永久磁石同期インバータ

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーであり、優れた価格優位性とヨーロッパとアメリカの市場での幅広いカバーを特徴としています。 LNC860E 永久磁石同期インバータは、高度なベクトル制御と安定した品質を備えています。大量購入に適しており、CNC センターなどのハイエンドのシナリオに対応し、正確で信頼性の高いモーター速度調整を実現します。

お問い合わせを送信

製品説明

LNC860E シリーズ永久磁石同期インバータは、汎用の高性能ベクトル周波数コンバータであり、主に三相 AC 同期モータの速度とトルクの制御と調整に使用されます。 32ビットDSPチップを採用し、閉ループベクトル制御、開ループベクトル制御、トルク制御などのコア制御アルゴリズムを内蔵しており、永久磁石同期モータの高性能・高精度な駆動制御が可能です。低速で高トルク出力を提供し、良好な動特性、非常に強力な過負荷容量を備え、さまざまな PG カードをサポートします。製品の信頼性と環境適応性を向上させると同時に、顧客の使いやすさと業界特化に向けた設計も強化しています。より最適化された機能、より柔軟なアプリケーション、より安定したパフォーマンスにより、射出成形機、エアコンプレッサー、中出力から高出力のサーボシステム、CNCマシニングセンター、昇降装置、繊維機器などの中級からハイエンドのアプリケーションシナリオで広く使用できます。 485通信機能を標準装備し、22kW以下には制動ユニットを標準装備した永久磁石同期インバータです。電力範囲：0.75kW〜400kW-380V。

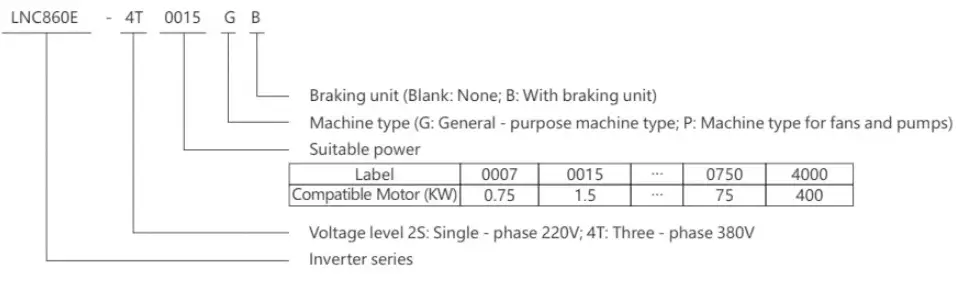

モデルの意味

LNC860E Permanent Magnet Synchronous Inverter

製品の特徴

▲永久磁石同期モータの開ループおよび閉ループベクトル制御各種エンコーダをサポート：ABZインクリメンタル、UVWインクリメンタル、レゾルバ
▲幅広い電圧入力、自動出力電圧調整（AVR）、瞬時停電時のノンストップ動作、より強力な適応性
▲さまざまな周波数設定方法をサポート：デジタル設定、アナログ量設定、PID設定、RS485通信設定
▲スムーズな起動と安定した動作、速度追従機能付き
▲DCバスを共有して省エネが可能
▲低ノイズと強力な抗干渉能力
▲強力な過負荷容量、定格トルクの 150% で 60 秒間動作可能
▲内蔵の高度な PID アルゴリズム、高速応答、強力な適応性、簡単なデバッグを備えています。
▲16段階速度制御、タイミング、定速、方向制御などの多機能ロジック制御を実現するシンプルなPLC
▲複数の保護機能：過電圧、過電流、過負荷、過熱など
▲中国語と英語によるLCDパネル表示と操作をサポート Profibus - DPおよびMODBUS通信をサポート
▲構造的には独立したエアダクト設計を採用しており、ファンは自由に分解でき、優れた放熱性能を備えています。

銘板の注意事項

モデル：	LNC860E-4T0040GB/4T0055PB
力：	4KW9A/5.5K
入力：	3PH AC380V 50HZ/60HZ
出力：	3PH AC0V-380V 0HZ-400HZ
S.N:	バーコード

技術仕様

アイテム		仕様
制御特性	出力周波数	0～500Hz
	キャリア周波数	0.8kHz～12kHz。負荷特性に応じてキャリア周波数を自動調整可能
	出力周波数分解能	0.01Hz
	制御モード	開ループベクトル制御(SVC) V/F制御閉ループベクトル制御(FVC)
	トルク特性	トルク補償とスリップ補償により、始動トルクは0.25Hzで150%に達します(SVC)
	トルク制御精度	±5%(FVC)
	失速防止行動基準	定格電流の割合として設定 (20% ～ 250%)
	速度規制範囲	1:100(SVC) 1:1000(FVC)
	速度安定精度	±0.5%(SVC) ±0.02%(FVC)
	過負荷容量	定格出力電流の 150% を 1 分間
	V/Fカーブ	4 つのモード: リニア、多点完全 V/f 分離、不完全 V/f 分離
	加減速カーブ	直線またはS字カーブ加速および減速モード。加減速時間は4種類、加減速時間範囲は0.1～6500.0s
	直流制動	直流制動周波数 0.00Hz～最高周波数制動時間 0.0s～36.0s 制動動作電流値 0.0%～100.0%
	ジョグ制御	ジョグ周波数範囲：0.00Hz～最高周波数、ジョグ加減速時間 0.1s～6500.0s
	シンプルなPLC、多段速度操作	内蔵PLCまたは制御端子により最大16段階の速度運転が可能
	内蔵PID	プロセス制御閉ループ制御システムを簡単に実現できます。
	自動電圧調整(AVR)	グリッド電圧が変化した場合、自動的に一定の出力電圧を維持できます。
	高速電流制限機能	過電流障害を最大限に最小限に抑え、周波数変換器の通常の動作を保護します。
動作特性	操作コマンドチャネル	操作パネルから与えられるチャンネル、制御端子から与えられるチャンネル、シリアル通信ポートから与えられるチャンネルの3つ。さまざまな方法で切り替えることができます。
	周波数源	10種類の周波数源：パネルノブで与えられる、操作パネルで与えられる、アナログ電圧で与えられる、アナログ電流で与えられる、RS485通信で与えられる、さまざまな方法で切り替えることができます
	補助周波数源	10 個の補助周波数ソース。補助周波数の微調整と周波数合成を柔軟に実現できます。
	入力端子	デジタル入力端子は6端子で、うち1端子は高速パルス入力として使用可能です。 2つのアナログ入力チャンネル、Al1:入力範囲0~+10V、Al2:入力範囲0~+10V/0-20mA
	出力端子	高速パルス出力端子 1 個、0kHz ～ 50kHz の方形波信号を出力可能、設定周波数や出力周波数などの物理量の出力が可能。オープンドレインタイプも選択可能デジタル出力端子 1 個、リレー出力端子 1 個、出力周波数/電流/電圧/周波数指令/回転数/力率信号の出力が可能なアナログ出力端子 2 個:OV～10V/0-20mA
ディスプレイとキーボードの操作	LEDディスプレイ	8個のファンクションキー、5桁7セグメントLED、5個のステータスLEDインジケーターを搭載し、正転、逆転、リセット、ストップ、ジョグ、パラメータの設定、表示が行えます。
ディスプレイとキーボードの操作	保護機能	電源投入時のモーター短絡検出、入出力欠相保護、過電流保護、過電圧保護、不足電圧保護、過熱保護、過負荷保護など
環境	申請場所	屋内、直射日光の当たらない場所、塵埃、腐食性ガス、可燃性ガス、オイルミスト、水蒸気、滴下水、塩分等のない場所
	高度	1000m未満
	周囲湿度	-10℃～+40℃(周囲温度が40℃～50℃の場合はディレーティング動作が必要です)
	湿度	95%RH以下、水滴結露なきこと
	振動	5.9m/s²(0.6g)以下
	保管温度	-20℃～+60℃
