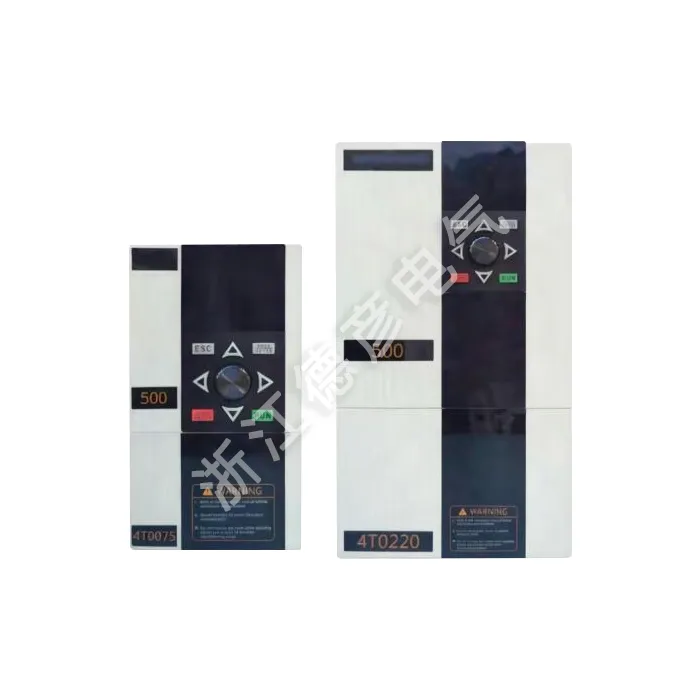

汎用インバータ単管

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。 LNC500 汎用インバータ単管は、高品質、高出力密度、フル機能を誇ります。まとめ買いに有利な価格とModbus対応で多様なニーズに対応しており、ぜひご購入ください。

お問い合わせを送信

製品説明

LNC500 シリーズ汎用インバータ単管周波数コンバータは、まったく新しいソフトウェアおよびハードウェアプラットフォームに基づいて開発されています。工作機械、印刷、繊維、化学繊維、石材、彫刻などの機械装置の市場需要に応えるため、このシリーズの周波数コンバータは、高電力密度、完全な保護機能、包括的なアプリケーション機能を備えています。標準 Modbus 通信プロトコルをサポートします (注: 電力 7.5kW 380V 以下および 5.5kW 220V 以下の周波数変換器の場合、通信インターフェイスは独立した通信カード上にあります。注文時に「通信カード」と明記すると、標準の 485 通信機能が含まれます。電力 7.5kW 380V 以上および 5.5kW 220V 以上の周波数変換器には付属しています。標準の485通信機能）。電力範囲:0.75kW-5.5kW-220V、0.75kW-37kW-380V。

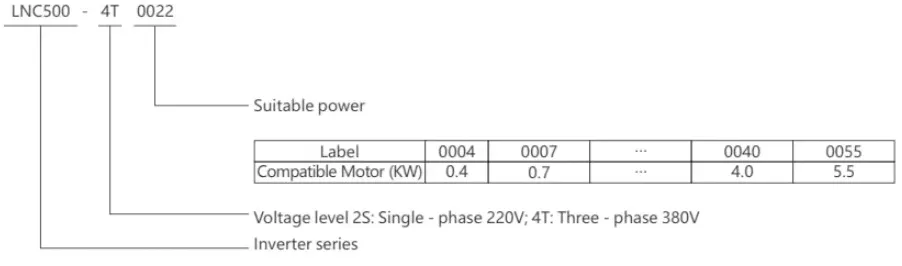

モデルの意味

LNC500 General-Purpose Inverter (Single-Tube)

機種一覧

周波数変換器の電圧と電力	汎用負荷
周波数変換器の電圧と電力	定格容量(kVA)	定格出力電流(A)	適用モータ出力(kw)
220V-0.7kW	1.9	5	0.75
220V-1.5kW	2.9	7	1.5
220V-2.2kW	3.8	10	2.2
220V-4.0kW	5.7	16	4
220V-5.5kW	8.5	25	5.5
380V-1.5kW	2.4	4.5	1.5
380V-2.2kW	3.6	5.5	2.2
380V-4.0kW	6.3	9	4
380V-5.5kW	8.6	13	5.5
380V-7.5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18.5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

技術仕様

アイテム			仕様
入力	電圧周波数		三相380V50/60Hz	単相220V50/60Hz
	電圧変動		三相300V～460V	単相170V～270V
出力	電圧範囲		4T#シリーズ:0～380V	2S#シリーズ:0～220V
	周波数範囲		0～600Hz
	過負荷容量		110% 長期; 150% 1 分間; 180% 2 秒
制御特性	制御モード		V/F制御	開ループベクトル制御
	始動トルク		180% で速度 0	180% で速度 0
	速度規制範囲		1:100	1:200
	速度安定精度		±0.5%	±0.1%
	応答時間		≤20ms	≤5ms
	V/Fカーブ		多分割V/Fカーブを任意設定 3つの固定カーブ：定トルク、トルク低減0、トルク低減1
	トルクブースト		手動設定:定格出力の0.0～30.0%。オートブースト：負荷状況に応じてブーストトルクを自動決定
	電流抑制		電流cosedループ制御は電流を適切な範囲内に正確に制限し、電流サージや故障トリップを回避します。
	電圧抑制		系統電圧が頻繁に変動したり、加減速が頻繁な場合には、独自の電圧予測制御により電圧を適正範囲内に制限します。
	周波数分解能	アナログ量	最大出力周波数の0.1%
		デジタル量	0.01Hz
	周波数精度	アナログ量	最大出力周波数の0.1%
		デジタル量	設定出力周波数の0.01%
代表的な機能	多段速度運転		8段階プログラマブルマルチスピードコントロール、6つの動作モードを選択可能
	発振周波数動作		発振周波数動作: プリセット周波数と中心周波数の調整可能、ステータスの記憶とシャットダウンおよび停電後の復元
	PID制御		内蔵PIDコントローラー（プリセット周波数利用可能）
	RS485通信		標準RS485通信機能、MODBUS通信プロトコルをサポート
	自動省エネ		出力電流に応じて出力電圧とスリップ補償をリアルタイムに調整し、モーターが常に最高の効率で動作できるようにします。
	自動電圧調整		動的電圧調整、静的電圧調整、非電圧調整の3つの方法を必要に応じて選択でき、最も安定した動作効果が得られます。
	速度検出と再始動		モーターのスムーズな再始動と即停止再始動
	カウンタ		システム統合を容易にする 1 つの内部カウンター
	キャリア周波数		三相ベクトル合成：1.5～12.0KHz
	周波数設定	アナログ入力	電圧入力：0～10V（入力インピーダンス10K）（上下限設定可能）電流入力：0～20mA（上限電圧12V）（上下限設定可能）
		デジタル入力	操作パネル、RS485インターフェース、UP/DW端子による設定のほか、アナログ入力との多彩な組み合わせで設定可能
	出力信号	アナログ出力	単方向0～10V電圧または0～20mA電流信号
		デジタル出力	2方向DO出力、1方向故障リレー出力(TA、TB、TC)
	制動	回生ブレーキ	75%以上
		直流制動	起動時、停止時それぞれ選択可能、動作周波数0～50.00Hz、動作時間0～20.0sまたは連続動作
保護機能	電源保護		不足電圧保護、三相電力不平衡保護
	動作保護		過電流保護、過電圧保護、インバータ過負荷保護、インバータ過負荷保護、モータ過負荷保護、出力欠相保護、モジュール駆動保護、入力欠相保護、スイッチング電源過負荷保護
	設備異常		電流検出異常、EEPROMメモリ異常、制御部異常、モータ過熱、MC締結異常、温度異常
	モーター接続		モーターが接続されていません、モーターの三相パラメータがアンバランスです、パラメータ識別エラーです
環境	周囲温度		-10℃～+50℃(氷結しないこと)
	周囲湿度		90%以下(非曇り)
	周辺環境		屋内（直射日光のないこと、腐食性ガス、引火性ガスのないこと、オイルミスト、塵埃等のないこと）
	高度		1000m以下
	保護レベル		IP20
	冷却方法		強制空冷
	振動レベル		<20m/s²
