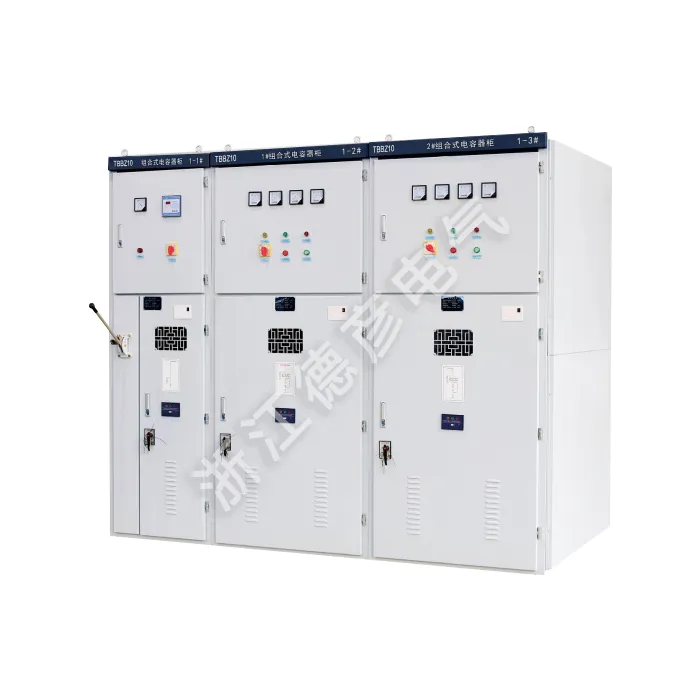

高圧自動無効電力補償装置

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。高電圧自動無効電力補償デバイスは、無効電力潮流を動的に管理することにより、グリッドの安定性と電力品質を向上させます。自動コンデンサ/リアクトル切り替えや高度なパワーエレクトロニクスを通じて、電圧調整を改善し、伝送損失を低減し、システム容量を増加します。

お問い合わせを送信

製品説明

高電圧自動無効電力補償デバイスは、6kV および 10kV 供給バスの系統および負荷条件に基づいてコンデンサバンクを自動的に追跡し、切り替えます。 0.9以上の力率を実現する高圧自動無効電力補償装置。高電圧自動無効電力補償装置のシステムは、電力品質を大幅に最適化し、損失と消費を削減し、配電ネットワークの送電容量を強化します。

製品パラメータ（仕様）

パラメータのカテゴリ	仕様
電気定格
定格電圧	6kV、10kV
定格周波数	50Hz/60Hz
補償容量範囲	100 ～ 5000 kvar (カスタマイズ可能)
パフォーマンス
目標力率（補償後）	≧ 0.95
応答時間	コンタクタベース: < 100 ms TSC (サイリスタベース): < 20 ms
切り替え方法	真空コンタクタまたはサイリスタスイッチモジュール (TSC)
保護と制御
制御原理	モーターの動作に同期した自動切り替え。無効電力/力率閉ループ制御。
標準的な保護	過電流、過電圧、不足電圧、差動、過熱、短絡
主な機能	モーター停止後の自励過電圧を防止します。
コミュニケーション	オプションのRS485/MODBUS-RTUまたはイーサネット/IP
基準と環境
設計基準	GB/T、IEC 62271
インストール	屋内
周囲温度	-10℃～+45℃
高度	≤ 1000 m (上記ディレーティング)
