金属封入ガス絶縁リング本体

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。金属封入ガス絶縁リング本体ユニットは、絶縁性と消弧性に優れたSF6ガスを使用したコンパクトな定置形金属封入開閉装置です。精神密閉型ガス絶縁リングメインユニットは、10 ～ 12kV の二次ネットワークで信頼性の高い配電を行うように設計されています。密閉されたメンテナンス不要の設計により、安全性と安定性が確保され、都市部のグリッド、工業団地、および高性能と耐環境性を必要とするその他のスペースを重視した用途に最適です。

お問い合わせを送信

製品説明

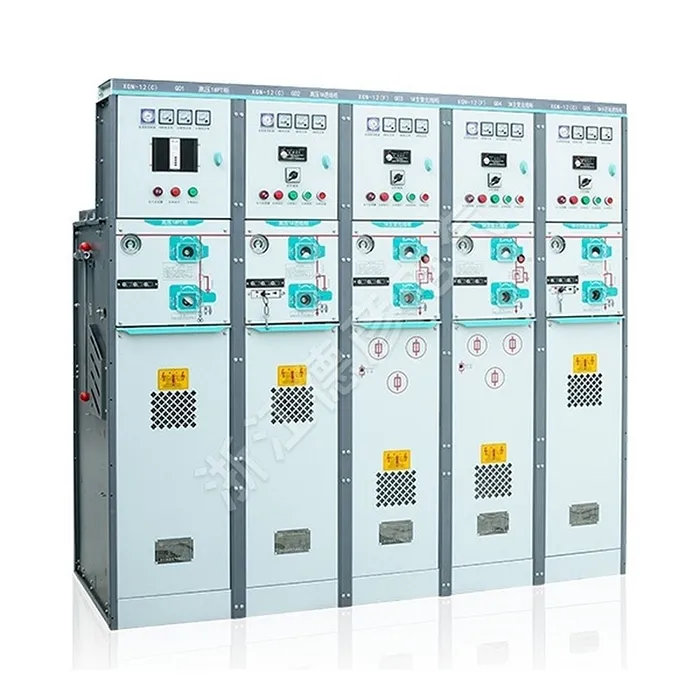

金属封入ガス絶縁リング本体ユニットは、母線を共通にしたSF6ガス絶縁金属封入開閉装置です。密閉形ガス絶縁リング本体ユニットは、ロードスイッチユニット、ロードスイッチ・ヒューズ組合せユニット、真空遮断器ユニット、母線引込みユニットなどのモジュールで構成できます。一連の高度な技術と材料を採用し、環境や気候への影響を最小限に抑えながら、優れた電気的および機械的性能を実現します。コンパクトなサイズ。精神密閉型ガス絶縁リングメインユニットは、簡単な設置、便利な操作、メンテナンスフリーの操作、および柔軟な構成オプションを提供します。明確で直感的なデザインにより、シンプルかつ簡単な操作が保証されます。高いフィーダ配線容量を備え、さまざまな配線方式に対応します。

製品パラメータ（仕様）

プロジェクト		モジュールC	モジュールF	モジュール V		モジュールCB
		ロードスイッチ	複合電気機器	真空スイッチ	絶縁/接地スイッチ	真空遮断器	絶縁/接地スイッチ
定格電圧	KV	12	12	12	12	12	12
定格周波数	Hz	50	50	50	50	50	50
電源周波数耐電圧(相間/相間)	kV	42/48	42/48	42/48	42/48	42/48	42/48
雷インパルス耐電圧	KV	75/85	75/85	75/85	75/85	75/85	75/85
定格電流	A	630	記録	630		1250/630
定格閉ループ遮断電流	A	630
定格ケーブル充電電流および遮断電流	A	135/135
定格短絡閉路電流(ピーク)		50	80
定格ピーク耐電流	kA	50
定格短時間耐電流	kA/3s	20
定格短絡遮断電流	kA		31..5	20
定格伝達電流	A		1750
ヒューズの最大定格電流	A		125
ループ抵抗	Ω	≤300	≤600
機械的寿命	2番	5000	3000	5000	2000	5000	5000
