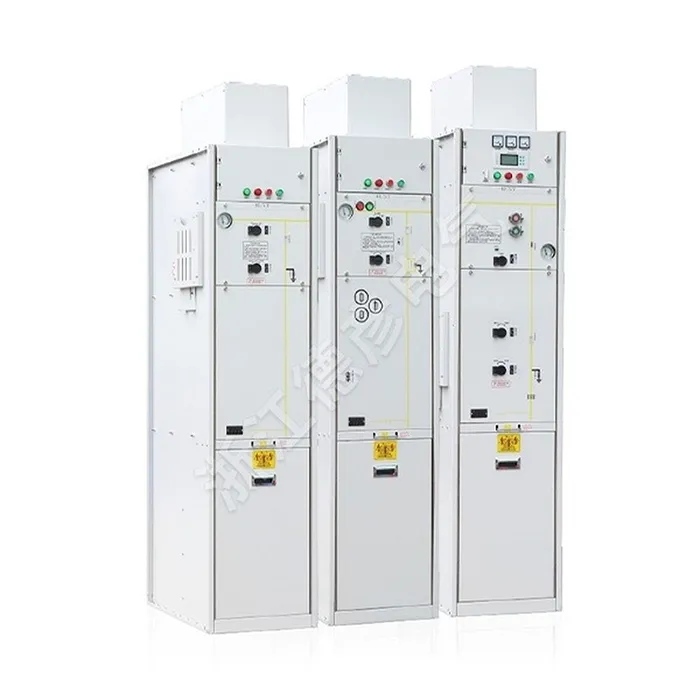

リングメインユニット開閉装置

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。リングメインユニットスイッチギヤは、中電圧ネットワーク用のコンパクトな密閉型二次配電ユニットです。「リング」構成で効率的な負荷スイッチングと障害分離を可能にし、停電を最小限に抑えることで信頼性の高い電源供給を保証します。その主な機能には、モジュラー設計、SF6 または真空断熱、都市および産業用途向けの安全性の強化が含まれます。

お問い合わせを送信

製品説明

リングメインユニットスイッチギヤの製品紹介では、ほとんどの 36 ～ 40.5kV 配電ネットワークのアプリケーション要件を満たす 10 個の標準構成オプションを提供します。コンパクトな開閉装置として、XGN-40.5 は選択した機能ユニットの事実上あらゆる組み合わせを可能にします。

リングメインユニットスイッチギヤはインターフェイスとユーザーインターフェイスを備えており、36 ～ 40.5kV の二次配電ネットワークに完全なスイッチングソリューションを提供します。

ステンレス製のガスチャンバーにはSF6ガスが充填されており、すべての充電部やスイッチを外部環境から完全に密閉します。この完全に密閉されたシステムは、内部スイッチとすべての通電部品を外部環境の変化から保護し、高い信頼性、作業員の安全、実質的にメンテナンスフリーの動作を保証します。

製品パラメータ（仕様）

● 真空スイッチギヤの主な技術パラメータ

名前	ユニット	数値
定格電圧	kV	40.5
定格電流	A	1250 1600 2000
定格周波数	Hz	50
定格短時間耐電流	か	20 25 31.5
定格ピーク耐電流	か	50 63 80
定格電源周波数耐電圧	KV	95/1分
定格雷インパルス耐電圧	KV	185
定格短絡時間	S	4
保護等級		IP3X

● 真空遮断器の主要な技術的パラメータ

名前	ユニット	数値
定格電圧	KV	40.5
定格周波数	ヘルツ	50
定格電源周波数耐電圧	KV	95/1分
定格雷インパルス耐電圧	KV	185
定格電流	A	1250 1600 2000
定格短時間耐電流	か	20 25 31.5
定格短時間遮断電流	か	20 25 31.5
定格ピーク耐電流	か	50 63 80
定格短絡時間	MS	4
開館時間	MS	30≦t≦60
閉店時間	s	50≦t≦100
定格短絡遮断電流サイクル	2番	20
機械的寿命	2番	10000
保護等級		IP43
