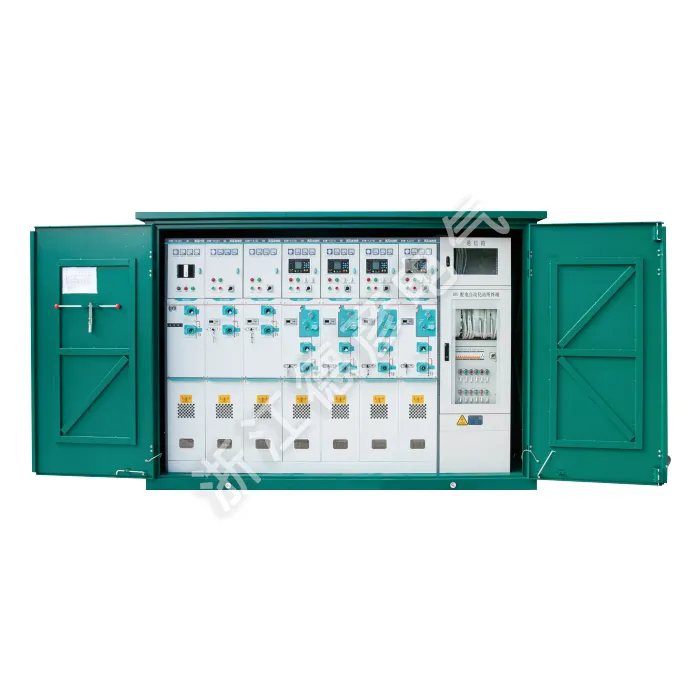

高圧ケーブル分岐箱（屋外開閉所）

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。高圧ケーブル分岐箱（屋外切替局）は、6～35kV配電網用のコンパクトで耐候性の屋外切替局です。完全に絶縁されたプラグインコネクタを通じて安全なケーブルの分岐、接続、絶縁が可能になり、切断点が目視でき、信頼性の高い接地が可能になります。この省スペースソリューションにより、グリッドの拡張とメンテナンスが簡素化されます。

お問い合わせを送信

製品説明

高圧ケーブル分岐箱（屋外切替局）は、6～35kV配電網用のコンパクトで耐候性の屋外切替局であり、国際標準技術を組み込んだ高度なガス絶縁屋外リングメインユニットです。高電圧ケーブル分岐ボックスは、12/24kV 配電ネットワーク用に設計されており、完全に密閉された SF6 絶縁、モジュラー構造、および過酷な環境に適したメンテナンスフリーの動作を特徴としています。拡張可能な自動化機能をサポートし、グリッドインテリジェンスを促進しながら、工業団地、都市部、商業センター全体にわたる信頼性の高い電力供給を可能にします。

製品パラメータ（仕様）

プロジェクト名			ユニット	ロードスイッチ
プロジェクト名			ユニット	C負荷スイッチングユニット	F-コンビネーション電気ユニット	V- サーキットブレーカーユニット
定格電圧			kv	12/24	12/24	12/24
定格周波数			Hz	50	50	50
定格電流			A	630	125	630
定格伝達電流			A		1750
定格絶縁レベル	1min電源周波数耐電圧(相対地間)	交互に、反対に	KV		42/65
	1min電源周波数耐電圧(相対地間)	休憩の合間に	KV		48/79
	雷インパルス電圧	交互に、反対に	KV		75/125
	雷インパルス電圧		KV		85/145
定格短絡遮断電流			kV	20	315	20
定格短絡遮断電流			か	50	80	50
定格短絡閉路電流（接地スイッチ）			か	50		50
定格短時間耐電流		主回路	kA	20	20	20
定格短時間耐電流		接地スイッチ	か	20	20	20
定格短時間持続時間		主回路	S	4		4
定格短時間持続時間		接地スイッチ	S	4	4	4
定格ピーク耐電流		主回路	か	50		50
定格ピーク耐電流		接地スイッチ	か	50	50	50
内部アーク試験（内燃アーク試験）			A	630	20kA/0.5秒	630
定格閉ループ遮断電流			A	630	ヒューズによる制限	630
定格有効負荷遮断電流			A	10	ヒューズによる制限	25
定格ケーブル充電電流および遮断電流			2番	5000	17.4	3000
機械的寿命		ロード/切断スイッチ	2番	3000	5000	3000
		接地スイッチ	2番		3000	10000
		真空遮断器	メガパスカル
SF6ガス圧力（20℃における絶対圧）					0.035
年間落雷率					年間 ≤0.025%
空気室とヒューズチューブの保護等級					IP67
エンクロージャおよびハウジングの保護等級					IP4X
