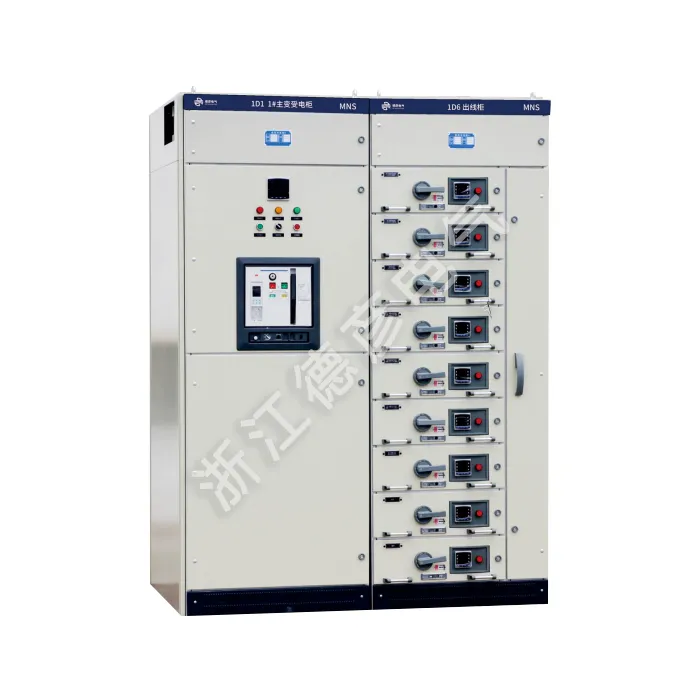

低圧引出開閉装置

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。低電圧引出開閉装置は、配電とモーター制御のためのモジュール式の柔軟なシステムです。標準化された引き出し可能なユニットを備えており、最大 690V の産業用および商業用アプリケーションにおいて、高い安全性、容易なメンテナンス、信頼性の高いパフォーマンスを保証します。

お問い合わせを送信

製品説明

ABBスイスのMNSシリーズをベースにした低電圧引出開閉装置、当社の改良型低電圧引出開閉装置は、中国市場における先進技術を代表します。標準化されたモジュール設計と引き出しの信頼性の高い機械的インターロックを特徴とし、安全な操作を保証します。

この低電圧引出開閉装置は、三相 5 線構成で最大 5000A の 400V/660V AC システムに対応しており、発電所、変電所、産業施設、商業ビルに適しています。このシステムは、無効電力用のオプションのコンデンサ補償キャビネットを使用して、発電、配電、変換、消費を制御します。 GB7251.1およびIEC60439規格に準拠

製品パラメータ（仕様）

シリアルナンバー	名前		GB7251.1-2005 低電圧開閉装置および制御装置アセンブリ (TTA)
シリアルナンバー	名前		IEC 60439 低電圧開閉装置および制御装置アセンブリ
1	過電圧カテゴリ		IV III
2	汚染レベル		3
3	定格動作電圧(Ue)(V)		400/660
4	定格絶縁電圧(Ui)(V)		660/1000
5	定格周波数(Hz)		50(60)
6	横型バスバー	定格電流	≤5000A
7		定格短時間耐電流(LCW) (kA)	50、65、80（1秒RMS）
8		定格ピーク耐電流 (lpk) (kA)	105,140,176 (0.1s最大値)
9	垂直バスバー	定格最大動作電流	≤ 1000A
10		定格短時間耐電流	50kA
11		定格ピーク耐電流	105kA
12	侵入保護評価		IP30 IP40（特記事項）
