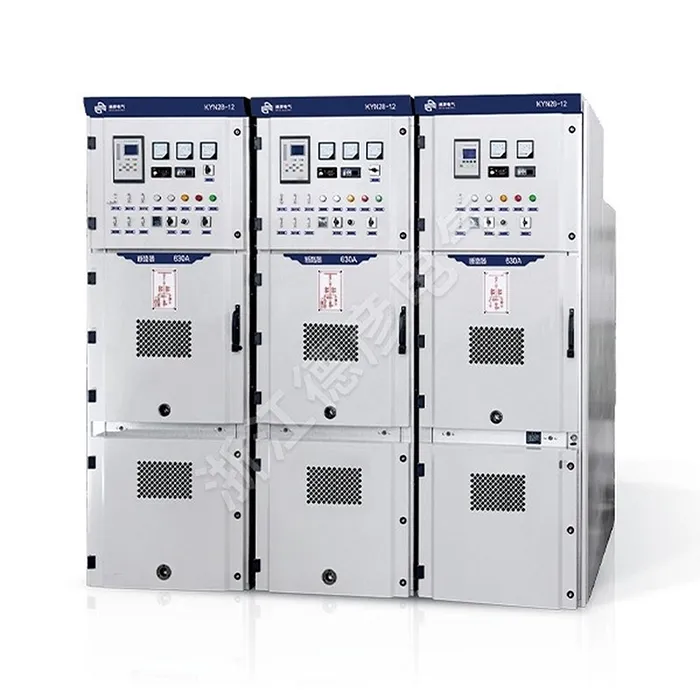

AC引き込み式金属被覆開閉装置

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。 AC 引出し可能な金属被覆開閉装置開閉装置は、安全性とメンテナンスの柔軟性を強化します。取り外し可能な回路ブレーカーにより、システム全体の電源を切ることなく簡単に保守できるほか、完全に密閉された接地された金属構造により、中電圧配電アプリケーションにおけるオペレータの最大限の保護と信頼性が確保されます。

お問い合わせを送信

製品説明

AC引き出し式メタルクラッド開閉装置、この装置は、定格電圧12kV、定格周波数50Hzの三相AC電力システムに適しています。これは、回路の制御、保護、監視を提供しながら、電気エネルギーを受信および分配するために使用されます。

AC 引込み式金属被覆スイッチギヤは、優れた安全性と信頼性を実現するように設計された中電圧ソリューション (通常 5 ～ 15kV) です。その主な特徴は、引き出し可能な真空サーキットブレーカーであり、充電部分に触れることなく簡単なメンテナンスを可能にします。金属被覆設計により、コンパートメントが完全に分離され、保護が強化されます。公共および産業用配電システムに最適です。

製品パラメータ（仕様）

プロジェクト	ユニット	数値
定格電圧	Kv	3.6、72、12
定格周波数	Hz	50
ブレーカー定格電流	A	630、1250、1600、2000、2500、3150
開閉装置の定格電流	A	630、1250、1600、2000、2500、3150
定格短時間耐電流(4S)	か	16、20、25、31.5、40、50
定格ピーク耐電流（ピーク）	か	40、50、63、80、100、125
定格短絡遮断電流	か	16、20、25、31.5、40、50
定格短絡閉路電流(ピーク)	か	40、50、63、80、100、125
定格絶縁レベル	KV	24、32、42
定格絶縁レベル	KV	40、60、75
保護等級		エンクロージャの定格は IP4X です。コンパートメントドアまたはサーキットブレーカーコンパートメントドアが開いている場合、定格は IP2X になります。
