リングメインユニットとボックス型変電所：あなたのプロジェクトにはどちらが必要ですか?

10 ～ 35kV 配電プロジェクトでは、リング主装置 (RMU) とボックス型変電所が同じ設計レビューで頻繁に言及されます。どちらもコンパクトで工場出荷品であるため、競合オプションとして扱われることがあります。そうではありません。決定は、計画しているノードに関する 1 つの質問に帰着します。このポイントは電圧を降圧して低電圧電力を配電する必要があるのか​​、それともラインを切り替え、区分し、接続するだけでよいのでしょうか。浙江徳延電気有限公司 (徳延電気)両方の製品ラインを製造している は、実際的な境界を以下に示しています。

I. 2 つの異なるジョブ

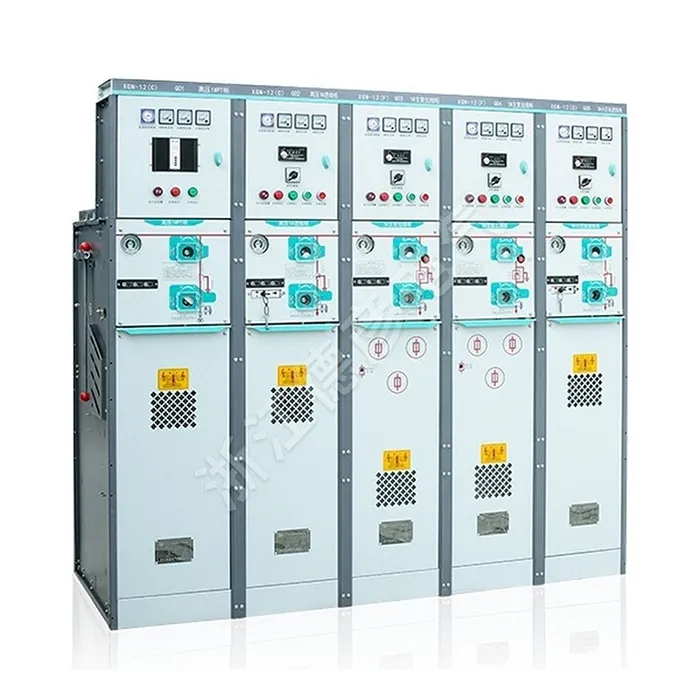

リングメインユニットは、10～24kVの中圧リングネットワークで使用される金属密閉開閉装置です。その内部コンポーネントは、負荷遮断スイッチ、接地スイッチ、ヒューズです。スイッチング、回線の区分化、障害分離、および負荷転送を実行するため、リングの残りの部分への供給を中断することなく、1 つのケーブルセクションの障害を遮断できます。電圧は変わりません。

ボックス型変電所は、高圧受電、配電変圧器、低圧配電を、計量器や筐体とともに、完全に密閉された 1 つの可動鉄骨構造に統合します。工場でプレハブ化され、ユニット全体として納入され、その出力はエンドユーザー向けの低電圧電力です。

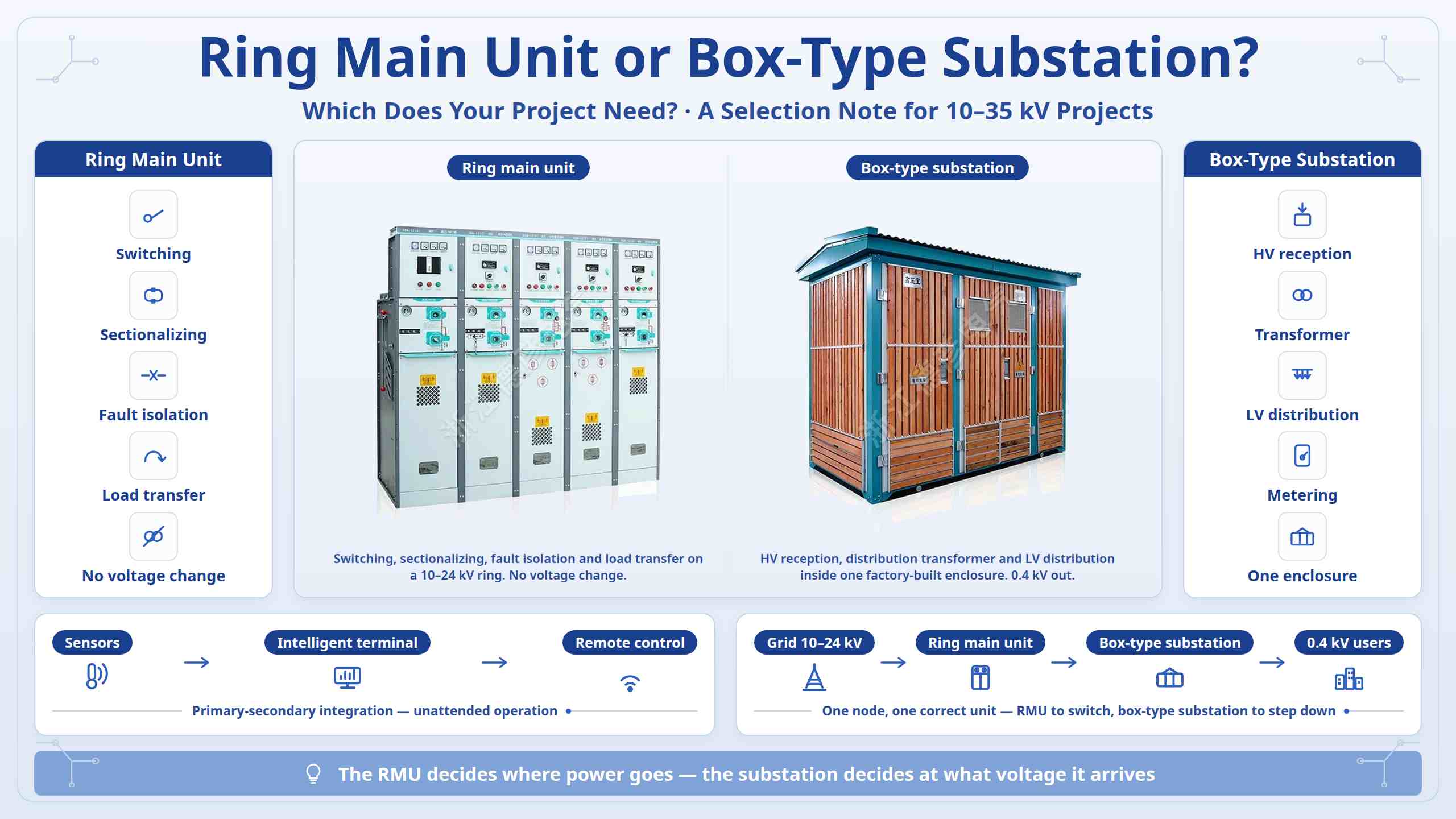

一行では、RMU が電力の供給先を決定します。ボックス型変電所は、到着する電圧とその配電方法を決定します。

II.モデルをシナリオに適合させる

デュアル電源リング電源を備え、RMU を必要とするローカル ステップダウン コールが不要な都市部のケーブル改修。 0.4kV の送電を必要とする負荷点 (住宅街、作業場、商業地域、充電ステーション) には、ボックス型変電所が必要です。屋外、狭い、湿気が多い、またはほこりの多い現場では、ガス断熱 RMU が好まれます。その密閉タンクは、はるかに少ない検査で結露、ほこり、塩霧に耐えます。太陽光発電、蓄電、充電パイルのプロジェクトでは、昇圧ボックス変電所と系統接続キャビネットが変換と系統接続を処理し、ガス絶縁 RMU が制御された設置面積内で収集と切り替えを処理します。

Ⅲ．ほとんどのプロジェクトで彼らは協力して作業します

多くのボックス型変電所の内部では、高圧受電ユニットと受電ユニット自体が負荷遮断スイッチを備えたリング主ユニットとなっています。 RMU はスイッチング コンポーネントです。変電所は、周囲に変電と低電圧配電を追加するエンクロージャです。したがって、境界は競合的なものではなく実際的なものになります。ノードが切り替えてセクショナライズするだけの場合は、RMU を指定します。降圧して配電する必要がある場合は、ボックス型変電所を指定します。また、そのステーションもリング ネットワークの一部を形成している場合は、2 つが一緒に指定されます。両者の現在の主流の方向性は、一次と二次の統合です。つまり、キャビネット内のセンサーと監視ユニットが外部のインテリジェント配信端末と連携し、リアルタイムのデータアップロード、自動障害位置特定と隔離、リモートスイッチング制御、および無人操作が可能になります。

IV.型式を確認する前に確認していただきたいこと

まずネットワークがラジアルかデュアルパワーリングかを確認します。これだけで RMU が必要かどうかが決まります。次に、調整された保護設定で定格電圧 (10/24/35kV)、定格電流、短絡遮断電流を検証します。スペース、湿度、粉塵、塩霧、保護グレードを含む現場条件。必要に応じて GB 50058 に準拠した防爆装置を備えます。変圧器の容量、出力回路、移転の可能性などの負荷要件も含まれます。最初のコストとライフサイクル コストを比較検討します。空気絶縁機器は、専任のメンテナンス スタッフがいる乾燥した屋内現場に適しています。一方、ガス絶縁機器は、初期費用が高くなりますが、屋外または検査が困難な現場でのメンテナンスを軽減します。
