リングメインユニット：都市配電網や新エネルギープロジェクトの中核となる配電ノード

都市送電網の改修、分散型太陽光発電、エネルギー貯蔵および充電杭の大規模な普及に伴い、配電網の構造はますます複雑になっています。リング電源モードは、電源の信頼性が高く、障害の影響範囲が狭いという特徴があるため、都市および都市の配電、工業団地、新エネルギーステーションの主流のネットワーク方式となっています。リングメインユニットは、リングネットワーク構成に欠かせないコアスイッチギヤです。

リングメインユニットは、主に 10kV 高圧配電網に適用される金属密閉型の完全な開閉装置です。配電、回線切り替え、障害分離の機能を担い、リング レイアウトでの複数回線の相互接続を可能にします。送電線のセクションで障害が発生した場合、障害のあるセグメントを迅速に遮断して、障害のないエリアでの継続的な電力供給を保証し、停電時間を効果的に短縮し、グリッドの回復力を向上させます。

I. リング本体のコア機能価値

1. リング電源構造を構築します。複数の配電線の相互接続を実現し、従来の単一放射状電源モードを打破し、バックアップ電源チャネルを提供します。

2. 迅速な障害分離:二次インテリジェントデバイスと連携して、短絡や地絡が発生した場合に回路を迅速に遮断し、事故の拡大を防ぎ、自己修復型配電ネットワークの基礎を築きます。

3. 合理的な電力割り当て:分岐配電ノードとして、商業ゾーン、住宅コミュニティ、工場、太陽光発電ステップアップ ユニットに電気エネルギーを分配します。

4. 機器メンテナンスのための安全な隔離:断路器を通じて目に見える遮断点を形成して、ライン保守のための安全な動作条件を作り出し、保守スタッフの個人の安全を保護します。

II.リング本体の主な技術分類

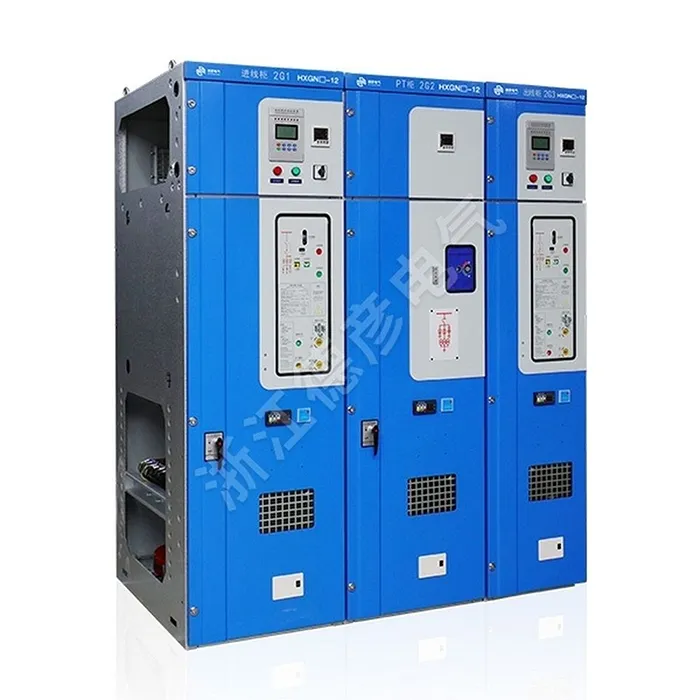

1. 空気絶縁リング本体（AIS）

断熱媒体として大気を採用しており、直感的な構造と便利なメンテナンスを備え、調達コストも手頃です。

利点:メンテナンスの敷居が低く、汎用性の高いスペアパーツ

短所:キャビネットサイズが大きいため、湿気や埃などの外部環境の影響を受けやすい。

該当するシナリオ:良好な環境条件を備えた屋内配電室。

2. ガス絶縁リング本体（GISガスキャビネット）

密閉型ガスタンク構造を採用し、主な絶縁・消弧媒体として絶縁ガスを使用しており、現在市場で主流となっている製品です。

利点:コンパクトなサイズ、小さな床面積、外部塵埃や結露に対する強い耐性、高い保護等級

該当するシナリオ:屋外開閉所、地下パイプギャラリー、狭い配電スペース、太陽光発電プロジェクト、古い都市送電網の改修。

3. 固体絶縁リング本体（SIS）

主要な導電性コンポーネントはガス封入なしで一体的に鋳造され、エポキシ樹脂で封止されており、優れた環境保護性能を備えています。

利点:ガス漏れの心配がなく、環境適応力が高く、メンテナンスフリー性に優れています。

短所:高度な加工技術が要求され、内部コンポーネントの交換が困難です。

該当するシナリオ:厳格な環境保護と防爆要件が求められる公園および主要プロジェクト。

Ⅲ．インテリジェント アップグレード: プライマリ-セカンダリ一体型の完全なリング メイン ユニット ソリューション

従来のリングメインユニットは一次スイッチング機能のみを実現しており、新しいタイプの電力システムに適応できません。現在、業界は一次-二次一体型の完全なソリューションを広く推進しています。つまり、リングメインユニット内に電流および電圧センサー、部分放電監視および温度感知ユニットを埋め込み、外部のインテリジェント配電端子と組み合わせます。完成したシステムは次の機能を実現できます。

● 稼働データのリアルタイムリモートアップロード
● 自動障害位置特定、レポート、セグメント分離
●遠隔開閉制御
● 接合部の過熱や内部絶縁欠陥を早期に警告します。

注: インテリジェント配電端子は購入した補助コンポーネントです。デヤン電気キャビネットの構造設計、配線、統合アセンブリ、および納品のための全体的な試運転を担当します。一次-二次統合リングメインユニットは、配電自動化の実装のための重要なキャリアとして機能し、新しいエネルギーボックス変電所やスマート都市配電ネットワークと幅広く適合します。

IV.リング本体の選択で考慮すべき重要な要素

1. 動作環境：屋内/屋外、湿度、腐食リスク、スペースサイズ

2.電源供給方式:シンプルなラジアル電源またはデュアルパワーリング電源

3. 絶縁形態:空気絶縁、ガス絶縁、固体絶縁の選択

4. 機能的要求:ベーシックタイプまたは1次-2次統合によるインテリジェントサポート

5. 負荷スケール、短絡遮断電流、保護等級およびその他の電気的パラメータ

合理的な機種選択により、初期投資と長期的な運用保守コストのバランスを保ち、10年以上の安定稼働を実現します。

浙江徳燕電気の簡単な紹介

浙江徳延電気有限公司中低電圧の完全な配電機器と統合配電ソリューションに焦点を当てています。同社は、空気絶縁リングメインユニット、ガス絶縁開閉装置、および完全な屋外開閉局を含む一次開閉装置を独自に製造しています。プロジェクトの需要に応じて、インテリジェント監視コンポーネント、インテリジェント配電端末、ボックス型変電所、高電圧および低電圧スイッチキャビネット、プレハブキャビン完全システムを統合した一次二次統合型の完全なソリューションを提供できます。

その製品は、都市の送電網のアップグレード、工業団地および商業団地の配電、分散型太陽光発電所、エネルギー貯蔵プロジェクト、鉄道交通、都市インフラ、その他のシナリオに広く適用されています。同社は、専門の技術チームが予備的なスキーム設計とパラメータ選択の技術サポートを提供し、カスタマイズされた一次スキーム、統合された組み立て、工場全体の試運転をサポートしています。

リング本体や配電設備一式の調達やスキーム相談などのご要望がございましたら、Deyan Electricまでお問い合わせください。当社は、さまざまな電力工学プロジェクト向けに、安全で信頼性が高く、コスト効率の高い完全な配電ソリューションを提供し続けています。
