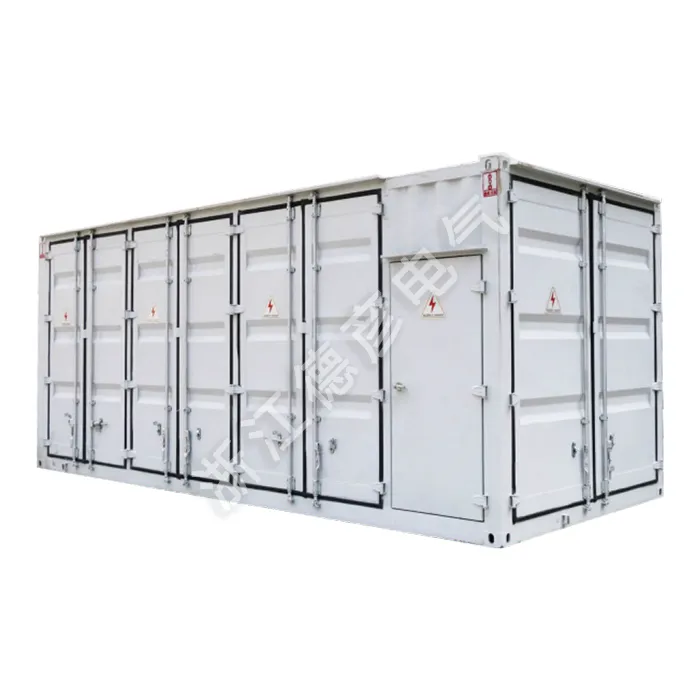

プレハブキャビン型変電所

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。プレハブキャビン型変電所は、40.5kV 電圧クラス向けに設計されたコンパクトで完全に統合された電源ソリューションです。この堅牢な耐候性ユニットは、高電圧開閉装置、変圧器、低電圧配電を単一の組み立て済みエンクロージャに組み合わせています。信頼性の高いパフォーマンスと安全性の強化を保証し、堅牢な中電圧配電を必要とする産業、鉱山、公共用途への迅速な導入に最適です。

お問い合わせを送信

製品説明

プレハブキャビン型変電所は、1980年代以降海外で広く採用されており、米国のフルモジュール式33kV変電所、日本の66kV変電所、中東で広く使用されているABBのコンテナ型エンクロージャなどがあります。

中国では、35kV および 10kV のボックス型変電所が、コンテナ化された SVG、DC 除氷システム、モジュール型 PV インバーターとともに一般的に導入されています。 2013 年、State Grid Corporation は、「標準化された設計、工場生産、モジュール式建設、機械化された設置」の原則に基づいて、従来の建物をプレハブ式モジュールに置き換えるスマート変電所の実証を開始しました。重慶大師市 220kV や湖北未来都市 110kV AIS 変電所などのプロジェクトは、このアプローチの好例です。

これらのプレハブキャビン型変電所の開発は貴重な経験を蓄積し、国内機器製造の革新を推進してきました。当社は、機能機器の筐体、モジュール式建物、標準および特殊な物流コンテナ、関連コンポーネントや付属品など、さまざまなコンテナ化ソリューションの設計と製造を専門としています。

製品パラメータ（仕様）

カテゴリ	パラメータ	代表値・仕様
高電圧（HV）側	定格電圧	40.5kV
	定格周波数	50Hz/60Hz
	定格電流	1250 A、1600 A、2000 A (またはカスタマイズ)
	定格短時間耐電流	25kA/4秒
	雷インパルス耐電圧	185kV
	商用周波耐電圧	95kV/1分
トランス	定格容量	1000 kVA ～ 10000 kVA (カスタマイズ可能)
	電圧比	35kV±2×2.5%/10.5kV(または0.4kV)
	巻線接続	Dyn11（共通）
	タイプ	油浸式または乾式
低電圧(LV)側	定格電圧	0.4kV / 0.69kV
	定格電流（主母線）	最大5000A
	定格短時間耐電流	50kA/1秒
	受発信ブレーカー	ACB / MCCB
キャビンエンクロージャ	構造	プレハブモジュラースチール
	保護等級（IPコード）	IP43以上
	熱管理	自然換気、強制換気、または空調
	耐用年数	> 30年
規格と安全性	適用規格	IEC 62271、GB/T 17467など
規格と安全性	ファイアーパフォーマンス	難燃材・耐火パーテーション
