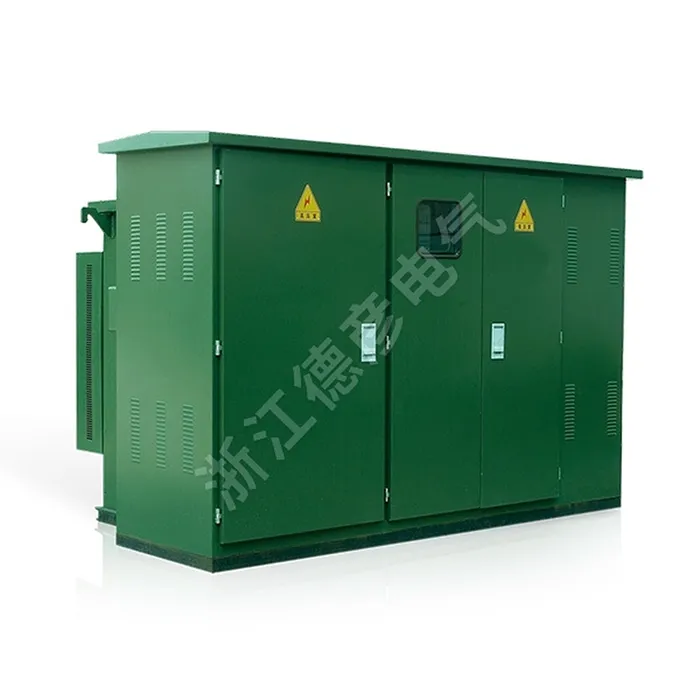

アメリカンスタイルのプレハブボックス型変電所

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。アメリカンスタイルのプレハブボックス型変電所は、10kV ～ 35kV 配電用のコンパクトで完全に統合されたソリューションです。クラシックな美的デザインを備えた、不正行為防止、耐候性のスチール製エンクロージャが特徴です。この「プラグアンドプレイ」ユニットは、高電圧リングメインユニット、低損失変圧器、および低電圧開閉装置を単一の堅牢なシステムに組み合わせています。信頼性の高いパフォーマンスと簡単な設置を保証し、公共スペース、住宅地、産業用途に最適です。

お問い合わせを送信

製品説明

アメリカ式のプレハブボックス型変電所は、国際的な先進技術を取り入れながらも国内事情に合わせたものとなっています。アメリカンスタイルのプレハブボックス型変電所は、コンパクトな設計、簡単な設置とメンテナンス、低騒音、低損失、盗難防止保護、強力な過負荷容量、および包括的な安全装置を備えています。新興住宅地、緑地帯、公園、駅、ホテル、建設現場、空港などに最適です。

製品パラメータ（仕様）

シリアルナンバー	名前	ユニット	技術仕様
1	定格電圧	kv	10/0.4(高圧/低圧)
2	最大動作電圧	kv	12(高圧側)
3	定格周波数	Hz	50
4	定格容量	KVA	50-1600
5	1分間電源周波数耐電圧	KV	35
6	雷インパルス電圧	KV	75
7	冷却方法		油入自冷
8	高圧バックアップヒューズの遮断電流	kA	50
9	挿入ヒューズの遮断電流	か	2.5
10	周囲温度	℃	-35～+40
11	コイルの許容温度上昇	k	65
12	無負荷電圧調整		±5％または±2×2.5％
13	騒音レベル	dB	50
14	保護等級		IP43

変圧器技術仕様表

新しい S9 シリーズトランスコアを搭載しており、低損失、優れた過負荷容量、強力な短絡耐性を備えています。すべてのファスナーに緩み止め加工を施しており、芯上げが不要です。あるいは、優れた S10 シリーズおよび S11 シリーズトランスも利用可能です。

容量kVA	電圧 kV		接続グループの指定	無負荷電流%			無負荷電流%			インピーダンス電圧%	S9	S10	S11
容量kVA	高圧	低圧	接続グループの指定	S9	S10	S11	S9	S9	S11	インピーダンス電圧%	S9	S10	S11
50	10±5%または±2×2.5%	0.4	Dyn11 または Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0
