AC 金属密閉リング主開閉装置が最新の配電に信頼できる理由は何ですか?

交流金属封入リング主開閉装置は、電力の継続性、動作の安全性、障害の分離、設置効率を向上させるために設計されたコンパクトな中電圧配電ソリューションです。この機器は、金属筐体内でスイッチング、保護、絶縁、接地機能を組み合わせることで、都市配電ネットワーク、産業施設、商業ビル、インフラプロジェクト、再生可能エネルギー用途に特に適しています。このガイドでは、その構造、動作原理、主要な技術パラメータ、安全機能、アプリケーションシナリオ、および適切な構成を選択するための実際的な考慮事項について説明します。

目次

• 1. AC金属密閉リング主開閉装置について
• 2. 中電圧配電においてなぜ重要ですか?
• 3. 開閉装置はどのような構造になっていますか?
  • スイッチングおよび保護コンポーネント
  • ケーブルおよび接続コンパートメント
  • 金属筐体と安全設計
• 4. リングメインシステムはどのように動作しますか?
• 5. どの技術パラメータが最も重要ですか?
• 6. 配電プロジェクトの主な利点
• 7. どこでよく使われますか?
• 8. 購入者は注文前に何を確認する必要がありますか?
• 9. 設置、操作、およびメンテナンスに関する考慮事項
• 10. 空気断熱およびガス断熱構成
• 11. よくある質問
• 12. 結論

1. AC金属密閉リング主開閉装置について

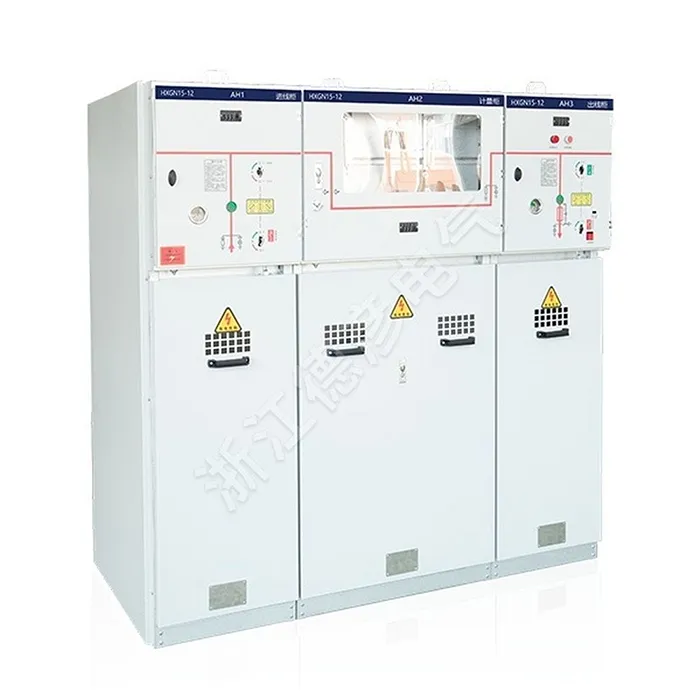

AC 金属密閉リング主開閉装置は、リングまたはラジアル配電ネットワーク内で電力を受信、配電、切り替え、絶縁、保護するように設計された中電圧配電アセンブリです。関連するスイッチングおよび保護装置を接地された金属筐体内に配置し、中電圧アプリケーション向けのコンパクトで組織化されたソリューションを作成します。

IEC 62271-200 では、AC 金属密閉開閉装置および制御装置は、定格電圧が 1 kV を超え、52 kV までの機器を対象としています。リング メイン ユニットは、この機器の実用的な形式の 1 つであり、中電圧ケーブル配線システムに広く関連付けられています。

「リングメイン」という用語は、単にキャビネット自体ではなく、ネットワーク構成を表します。一般的なリング ネットワークでは、電力は 2 方向から配電ポイントに到達します。ケーブルセクションに障害が発生した場合、影響を受けるセクションを隔離し、残りのネットワークが代替ルートを通じて電力を受け取り続けることができます。

プロジェクト オーナーにとって、このアーキテクチャは、配電の最も重要な課題の 1 つである、機器のサイズ、運用の複雑さ、安全性リスクを制御しながら電力サービスを維持することに対処します。

2. 中電圧配電においてなぜ重要ですか?

最新の電力ネットワークは、信頼性の高いサービスを維持しながら、増大する負荷に対処する必要があります。産業プラント、複合商業施設、病院、交通施設、データセンター、再生可能エネルギー施設は、長時間にわたる停電に常に耐えられるとは限りません。

適切に設計されたリング メイン システムには、いくつかの利点があります。

• 供給継続性:リング構成は、孤立した障害の後に代替電力パスを提供できます。
• 誤った隔離：オペレータは、配信ネットワーク全体を不必要に停止することなく、影響を受けるセクションを切断できます。
• コンパクトな設置:統合されたスイッチング装置により、従来の構成と比較して設置面積が削減されます。
• 操作上の安全性:金属製の筐体、接地設備、インターロック、位置表示により、運用上のリスクが軽減されます。
• 柔軟な構成:プロジェクトの要件に応じて、負荷スイッチ、回路ブレーカー、ヒューズ、変流器、変圧器、接地スイッチのさまざまな組み合わせを設計できます。

これらの特性により、リング主開閉装置は、スペースが限られており、電気サービスの継続性が設計上の主要な優先事項である場合に特に価値があります。

3. 開閉装置はどのような構造になっていますか?

構成はメーカーや電圧クラスによって異なりますが、一般的な AC 金属密閉リング主開閉装置アセンブリには、いくつかの機能セクションが統合されています。これらのセクションを理解することは、購入者が技術提案をより正確に評価するのに役立ちます。

スイッチングおよび保護コンポーネント

スイッチングセクションには、負荷遮断スイッチ、真空サーキットブレーカー、ヒューズスイッチの組み合わせ、断路器、および接地スイッチが組み込まれる場合があります。適切な配置は、機器が主にフィーダ切り替え、変圧器保護、障害遮断、またはこれらの機能の組み合わせを目的としているかどうかによって異なります。

負荷遮断スイッチは通常、通常の負荷電流を切り替えることを目的としていますが、回路遮断器はより包括的な障害遮断機能を提供します。ヒューズが使用されている場合、スイッチとヒューズの組み合わせにより、適切な用途範囲内で変圧器とフィーダを保護できます。

このため、購入者は決して定格電流だけでキャビネットを評価しないでください。完全な保護哲学は、変圧器、フィーダ、ケーブル、および上流/下流の保護システムに対応する必要があります。

ケーブルおよび接続コンパートメント

ケーブル コンパートメントは、開閉装置と外部の中電圧ネットワーク間のインターフェイスを提供します。設計によっては、ケーブル終端、接地スイッチ、変流器、変圧器、サージ保護部品、またはその他の付属品が含まれる場合があります。

ケーブルの正しい互換性が不可欠です。必要なケーブルサイズ、終端タイプ、絶縁レベル、相間隔、設置方法を機器製作前に確認する必要があります。

金属筐体と安全設計

金属製の筐体は、通電中のコンポーネントを周囲の環境から分離し、内部機器に定義された機械構造を作成します。適切な区分化は、内部障害の影響を制限するのにも役立ちます。

インターロック機構も重要な機能です。機械的または電気的インターロックは、通電された回路が接続されたままの状態で接地スイッチを閉じるなど、危険な操作シーケンスを防止するのに役立ちます。

リスクの高い設置の場合は、全体的な安全設計の一部として、内部アークの分類と圧力逃がしの配置を考慮する必要があります。市販の RMU システムの中には、定義された試験条件に従って内部アーク性能を指定しているものもあります。これは、正確な分類を仮定ではなく検証する必要がある理由を示しています。

4. リングメインシステムはどのように動作しますか?

基本的な動作原理は簡単です。いくつかの配電ポイントは、ループ状の中電圧ネットワークを介して接続されています。各リングメインユニットはネットワークのセクションを制御し、変圧器または下流の負荷への接続を提供する場合があります。

通常の動作中、ネットワークは、定義されたオープン ポイントまたはその他の電力会社が承認した構成で動作できます。ケーブル障害が発生した場合、オペレーターまたは自動保護システムが影響を受けるセクションを特定して隔離できます。ネットワークの健全な部分は、利用可能な供給経路から電力を供給されたままになります。

この配置は、すべてのリングが自動的に中断のない電力を供給することを意味するものではありません。実際の継続性は、ネットワーク設計、保護調整、切り替え手順、自動化、冗長性、およびユーティリティの動作要件によって異なります。

このため、配電スキーム全体の品質は開閉装置自体と同じくらい重要です。

5. どの技術パラメータが最も重要ですか?

電圧と電流のみに基づいて機器を選択すると、プロジェクトに重大な問題が発生する可能性があります。完全な技術仕様では、電気的、機械的、環境的、安全性のパラメータを考慮する必要があります。

IEC 62271-200 は、指定された電圧範囲内の AC 金属密閉開閉装置および制御装置の要件を確立しているため、特に関連性があります。他の規格が、高電圧スイッチ、回路ブレーカー、スイッチとヒューズの組み合わせ、断路器、接地スイッチなどの個々のコンポーネントに適用される場合があります。

6. 配電プロジェクトの主な利点

コンパクトな設置面積

リング主開閉装置は、比較的コンパクトな配置内で複数の配電機能を組み合わせるように設計されています。これは、床面積が高価な都市の変電所、商業ビル、工業プラント、インフラストラクチャ プロジェクトで特に役立ちます。

運用の柔軟性の向上

複数のスイッチング機能により、オペレータはネットワーク運用計画に従って、選択したフィーダ、変圧器、またはケーブルセクションを分離できます。これにより、メンテナンスと障害管理の手順が簡素化されます。

人員保護の強化

金属製の筐体、接地システム、インターロック、区画化、および適切なアーク性能分類により、複数の保護層を作成できます。ただし、これらの機能は実際の製品テスト文書と照らし合わせて検証する必要があります。

配布の複雑さの軽減

適切に構成された RMU では、フィーダのスイッチングと変圧器の保護を標準化されたパッケージに統合できます。これにより、複数の個別のコンポーネントを組み立てる場合と比較して、エンジニアリング、輸送、設置、試運転が簡素化されます。

最新のインフラストラクチャに最適

同じ基本アーキテクチャで、従来の電力供給だけでなく、産業、商業、再生可能エネルギー、輸送、その他の中電圧アプリケーションもサポートできます。

7. どこでよく使われますか?

AC 金属密閉リング主開閉装置は、幅広い中電圧配電環境に適しています。

• 都市の電力分布:コンパクトな変電所と地下ケーブルネットワーク。
• 産業施設:工場、加工場、倉庫、製造現場。
• 商業ビル:ショッピング センター、オフィス複合施設、ホテル、大規模な商業開発。
• 公共インフラ:空港、鉄道施設、病院、トンネル、自治体のプロジェクト。
• 再生可能エネルギー:太陽光発電と風力発電の集配電システム。
• 住宅開発:大規模なコミュニティおよび住宅プロジェクト向けの中圧配電。
• 変電所:入出力フィーダーの管理と変圧器の保護。

商業および産業プロジェクトでは、多くの場合、コンパクトな寸法、信頼性の高いスイッチング、簡単なメンテナンス、および明確な保護調整が優先されます。再生可能エネルギー プロジェクトでは、遠隔操作、耐環境性、監視、自動化にさらに重点が置かれる場合があります。

8. 購入者は注文前に何を確認する必要がありますか?

中圧開閉装置の購入は、単に価格の比較ではなく、技術的な決定となります。発注前に、プロジェクト エンジニアと調達チームは詳細な技術スケジュールを準備する必要があります。

1. システム電圧を確認してください。公称および最大動作電圧要件を確認します。
2. 負荷電流を計算します。実際の動作条件を考慮せずに、変圧器の銘板だけから定格電流を選択しないでください。
3. 短絡レベルを決定します。開閉装置の短時間およびピーク耐性定格は、ネットワーク障害の計算に対応する必要があります。
4. 保護方法を定義します。プロジェクトにロード スイッチ、真空サーキット ブレーカー、ヒューズ、またはそれらの組み合わせが必要かどうかを判断します。
5. ケーブル要件を確認してください。ケーブルの種類、終端、導体サイズ、および利用可能な設置スペースを確認する必要があります。
6. 連動要件を確認します。必要な動作シーケンスと安全ロジックを検証します。
7. 環境条件を確認してください。温度、高度、湿度、汚染レベル、地震条件、設置環境を考慮してください。
8. テスト文書をリクエストします。該当する型式試験報告書、日常試験記録、証明書、図面、技術データシートを請求してください。
9. メンテナンスアクセスを確認してください。オペレーターが機器を安全に検査、操作、テスト、保守できるようにします。
10. 将来の拡張性を評価します。追加のフィーダーが必要な場合は、製造前にモジュール性と予備容量について話し合ってください。

プロジェクトの開始時に技術仕様を明確にしておくことで、見積もりの​​誤解、再設計作業、納期の遅れ、試運転の問題を大幅に減らすことができます。

9. 設置、操作、およびメンテナンスに関する考慮事項

適切に設計された開閉装置であっても、正しい設置と操作が必要です。設置は、メーカーが承認した図面と該当する電気規制に従う必要があります。終端処理が不十分だと、局所的な電気的ストレス、過熱、または絶縁不良が発生する可能性があるため、ケーブルの終端処理の品質は特に重要です。

通電する前に、プロジェクト チームは機械的動作、電気的インターロック、接地の連続性、ケーブル接続、保護設定、補助回路、表示システム、その他の関連機能を検証する必要があります。

定期メンテナンスは、メーカーの指示および実際の動作環境に基づいて行う必要があります。汚染がひどい場所、高湿度、頻繁な切り替え、または厳しい産業条件に応じて、検査間隔を調整する必要がある場合があります。

インテリジェント配信システムでは、オプションの監視機能や遠隔制御機能も検討できます。これらの機能は、サイトの制御アーキテクチャと適切に統合された場合、運用の可視性を向上させ、異常な状態へのより迅速な対応をサポートする可能性があります。

10. 空気断熱およびガス断熱構成

リング主開閉装置は、さまざまな絶縁技術に基づいて設計できます。空気絶縁構成では主な絶縁媒体として空気が使用されますが、ガス絶縁設計では重要なコンポーネントが密閉された絶縁環境に配置されます。一部の製品範囲では固体絶縁ソリューションも利用できます。

最適な構成は、普遍的な「最適な」テクノロジーではなく、プロジェクト環境によって異なります。購入者は、スペース、メンテナンスの考え方、環境要件、ライフサイクルの考慮事項、現地の規制、およびメーカーが入手可能なテスト証拠を評価する必要があります。

11. よくある質問

交流金属封入リング主開閉器とは何ですか?

これは、金属ハウジングに密閉された中電圧開閉装置アセンブリであり、主にリングまたはラジアル電力ネットワーク内でのスイッチング、絶縁、保護、および配電用に設計されています。

リング主開閉装置に一般的に関連付けられる電圧範囲はどれですか?

多くの商用 RMU 製品は、11 kV、12 kV、または 24 kV システムなどの中電圧ネットワーク向けに設計されていますが、他の構成では追加の電圧クラスもカバーできます。正しい評価は常にプロジェクト ネットワークと一致している必要があります。

リング本体は停電を防ぐのですか？

すべての機能停止を排除できる機器はありません。ただし、リング構成により、障害が発生したセクションを隔離できる一方で、健全なセクションには代替の供給経路を通じて電力を供給し続けることができるため、供給の継続性を向上させることができます。

ロードスイッチとサーキットブレーカーの違いは何ですか?

負荷スイッチは主に、指定された能力内で通常の負荷電流を切り替えることを目的としています。サーキットブレーカーは、定格性能内で通常のスイッチング機能を実行するだけでなく、故障電流を遮断するように設計されています。保護スキームによって、どのデバイスが適切であるかが決定される必要があります。

IEC 62271-200 はなぜ重要ですか?

IEC 62271-200 は、1 kV を超え 52 kV 以下の定格電圧に対する AC 金属密閉開閉装置および制御装置の要件を指定しています。これは、該当する機器の構造、テスト、および性能を評価するための重要な参考資料となります。

リング主開閉器は屋外で使用できますか?

はい、屋外バージョンは適切なエンクロージャ保護と耐環境性を備えて設計できます。ただし、屋外に設置する場合は、湿気、温度、ほこり、腐食、日射、および現場の条件を特別に考慮する必要があります。

購入者はメーカーにどのような書類を要求する必要がありますか?

プロジェクトに応じて、有用な文書には、技術データシート、単線図、一般配置図、配線図、型式試験文書、日常試験記録、設置マニュアル、操作マニュアル、および該当する証明書が含まれます。

正しいリング主開閉器を選択するにはどうすればよいですか?

まず、ネットワーク電圧、連続電流、障害レベル、保護哲学、ケーブル構成、絶縁要件、環境条件、設置スペース、安全要件、および適用される規格から始めます。これらのパラメータは、製造元がテストした製品構成と一致する必要があります。

12. 結論

AC 金属密閉リング主開閉装置は、コンパクトな構造、制御されたスイッチング、障害分離、接地、および保護機能を統合アセンブリに組み合わせているため、現代の中電圧配電において重要な役割を果たしています。その価値は、供給の継続性、限られた設置スペース、運用の安全性、簡素化された配布アーキテクチャが重要なネットワークにおいて特に顕著です。

エンジニアや調達チームにとって、最も信頼できるアプローチは、定格電流やキャビネット サイズなどの 1 つの仕様に焦点を当てるのではなく、完全な電気システムに従って機器を選択することです。電圧レベル、故障電流、絶縁調整、保護戦略、環境条件、内部アーク性能、ケーブル配置、インターロック、テスト、および将来の拡張をすべて一緒に考慮する必要があります。

浙江徳延電気株式会社は、専門的に構成された電気機器とプロジェクト指向の技術ソリューションを使用して、中圧配電プロジェクトをサポートできます。要件が都市配電、産業用電源、商業インフラ、または再生可能エネルギー用途に関係するかどうかに関係なく、適切に適合した開閉装置構成を選択することが、安全で信頼性の高い運用の基礎となります。

プロジェクトに適した AC 金属密閉リング主開閉装置ソリューションが必要ですか?電圧レベル、定格電流、短絡要件、設置環境、ネットワーク構成を共有します。浙江徳延電気株式会社適切な技術的解決策について話し合うため。製品仕様、プロジェクトのご相談、カスタマイズされた要件については、お問い合わせ私たちのチームが信頼性の高い中圧配電システムの構築をお手伝いします。
