交流金属密閉リング主開閉装置

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。 AC 金属密閉リング主開閉装置は、10 ～ 12kV ネットワークの二次配電用のコンパクトで信頼性の高いソリューションです。堅牢な金属被覆設計により、安全性と耐久性が保証され、都市送電網、工業プラント、商業施設のリングメインシステムに最適です。このユニットは、効率的な負荷スイッチング、信頼性の高い障害分離を提供し、最小限のメンテナンスで、継続的な電力供給と強化された動作安全性を保証します。

お問い合わせを送信

製品説明

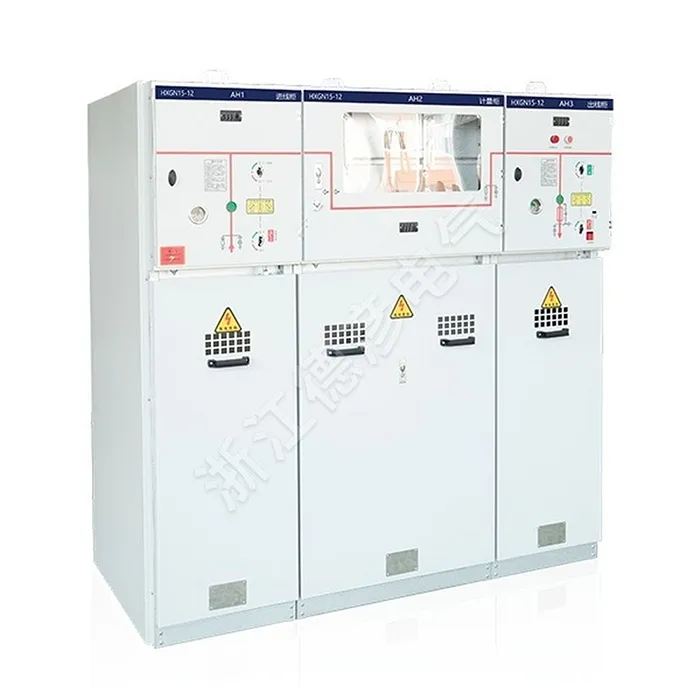

AC 金属密閉リング主開閉装置は、12kV、50Hz 配電ネットワーク用に設計されたコンパクトで信頼性の高い開閉装置ソリューションです。 AC 金属密閉リング主スイッチギアは、IEC 62271-200 および GB 3906 規格に準拠しており、ABB または高性能家庭用スイッチ (SFL-12/24) の主要コンポーネントで構成できます。 IP3X 保護機能を備えた精密リベット留めキャビネットと堅牢な機械的インターロックを備え、安全な操作を保証し、誤操作を防ぎます。このユニットは軽量でメンテナンスが容易で、都市部と農村部の両方の電力網用途に適しています。

製品パラメータ（仕様）

番号	名前	ユニット	パラメータ
1	定格電圧	kV	12
2	定格周波数	ヘルツ	50
3	主母線定格電流 / ヒューズの最大定格電流	A	630，125
4	主回路および接地回路定格短時間耐電流	kA/秒	20，3
5	主回路および接地回路の定格ピーク耐電流	か	50
6	主回路および接地回路の定格短絡閉路電流	kA	50
7	ロードスイッチの全容量遮断サイクル	2番	100
8	ヒューズ遮断電流	kA	31.5，40
9	定格閉ループ遮断電流	A	630
10	定格伝達電流	A	630
11	機械的寿命	2番	2000
12	1 分間の電源周波数耐電圧 (ピーク) 対接地/絶縁破壊	kV	42，48
13	雷インパルス耐電圧（ピーク）相間、相対地間／絶縁破壊	kV	75,85
14	二次回路1分間電源周波数耐電圧	kV	2
15	保護等級		IP3X
