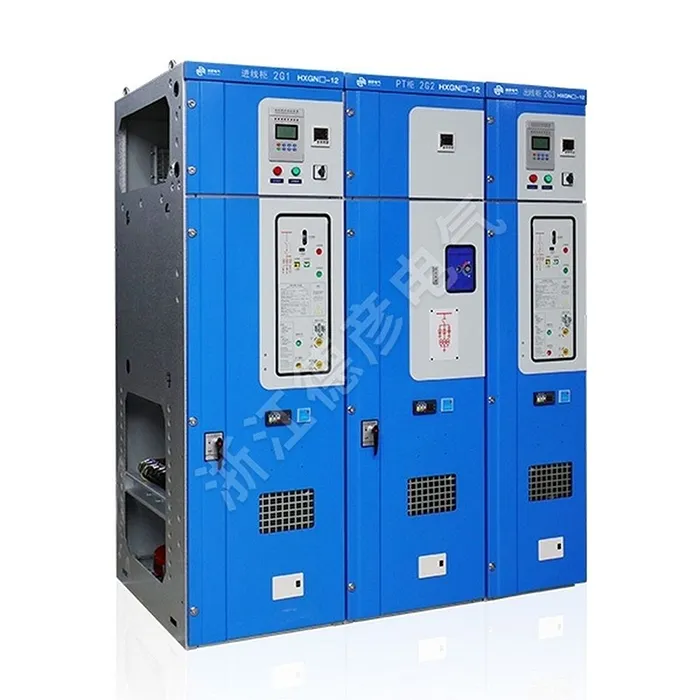

空気絶縁小型スイッチギヤ

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。 AIR 絶縁コンパクトスイッチギヤのコアスイッチングコンポーネントには通常、信頼性の高い SF6 ガスまたは真空負荷遮断スイッチが採用されており、強力な負荷電流スイッチング性能と信頼性の高い短絡生成容量を提供します。 AIR 絶縁コンパクトスイッチギヤのエンクロージャは、コンピュータ制御 (CNC) プロセスを使用して形成された高品質の鋼板で構成されており、堅牢な機械的強度と耐食性が保証されています。重要な設計上の特徴は、その卓越したコンパクトさです。最適化された 3 次元レイアウトにより、バスバー、スイッチ、ケーブル、機器/操作機構チャンバーなどの複数の機能コンパートメントを最小限の設置面積内に統合します。これらのコンパートメントは、安定した接地された金属パーティションによって分離されており、これは動作の完全性を保証し、内部障害の伝播を防ぐ重要な安全機能です。

お問い合わせを送信

製品説明

空気絶縁小型スイッチギヤ小型スイッチギヤは、電気機器の信頼性、安全性、コンパクト性を求めるパワーユーザーの要求に応えて当社が開発したもので、空気絶縁、コンパクト設計、完全な知的財産権、および総合的な型式試験を備えています。公共の建物、商業用住宅構造、工業および鉱業の製造部門の 10kV/7.2kV 電気システムに適しています。AIR 絶縁コンパクトスイッチギヤは、コンパクトなソリューションを必要とする高電圧モーター駆動の完全な機械装置にも最適です。

製品パラメータ（仕様）

シリアルナンバー	プロジェクト	ユニット	負荷開閉器キャビネット	組み合わせ電気キャビネット	サーキットブレーカーキャビネット
01	定格電圧	kv	12	12	12
02	定格周波数	ヘルツ	50/60	50/60	50/60
03	定格電流	A
04	メインバス	A	630	630	630
05	支店幹線バス	A	630	125 (ヒューズの定格電流による)	630
06	定格絶縁レベル	kV
07	電源周波数耐電圧 (相間および相対接地)	Kv	42	42	42
08	電源周波数耐電圧(遮断間)	Kv	48	48	48
09	電源周波数耐電圧（制御回路および補助回路）	Kv	2	2	2
10	雷インパルス耐電圧（相間および相対地間）	Kv	75	75	75
11	雷インパルス耐電圧（ポート間）	Kv	85	85	85
12	定格短時間耐電流(r.m.s)	kA
13	主回路	kA	20/3S	-	25/2S
14	接地回路	kA	20/2S	-	25/2S
15	定格ピーク耐電流（ピーク）	kA	50	80	63
16	定格短絡遮断電流 (ピーク)	kA	50
17	定格短絡遮断電流	kA	-	31.5	25
18	定格伝達電流	kA	-	1700	-
19	定格有効負荷遮断電流	A	630	-	-
20	定格閉ループ遮断電流	A	630	-	630
21	定格ケーブル充電電流および遮断電流	A	10	-	15
22	保護等級	2番	IP3X	IP3X	IP3X
23	機械的寿命
24	ロードスイッチ		5000	5000	10000
25	接地スイッチ		2000	2000	2000
