配電機器が出荷される前に何が行われますか?

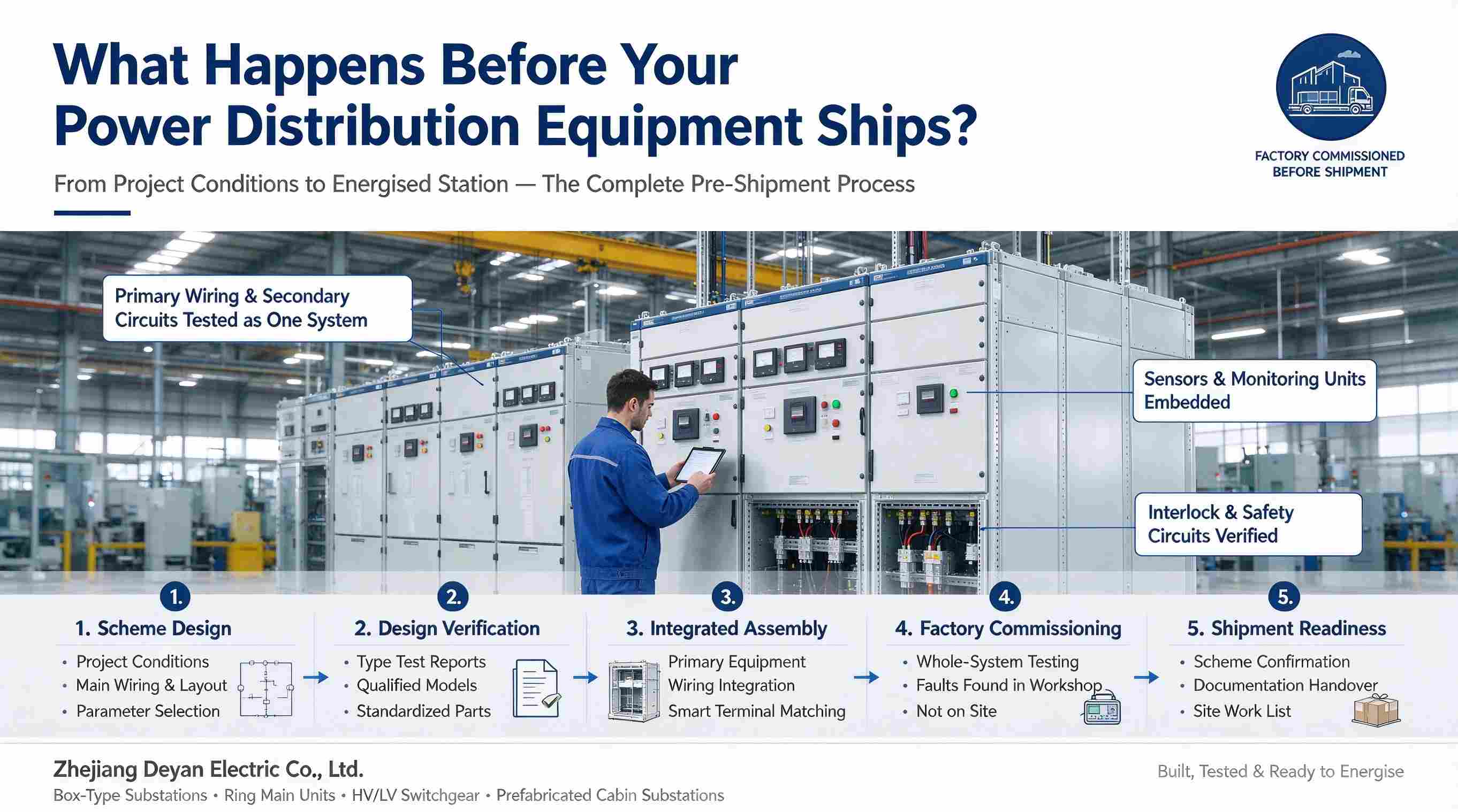

配電プロジェクトが入札されると、目に見える部分は設備リストです。ステーションが予定どおりに通電されるかどうかを実際に決定するのは、機器の出荷前に行われる作業、つまりスキームのマッチング、構造設計、統合アセンブリ、配線、工場での試運転です。この記事での「機器」とは、高圧および低圧の開閉装置キャビネット、リングメインユニット、およびそれらを中心に構築される小型ステーションの 1 つの統合パッケージを意味します。 Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC) がその手順を説明します。

I. プロジェクトの条件をスキームに変える

モデル選びはカタログからキャビネットを選ぶことではありません。耐荷重、設置場所、環境条件、予算、納期サイクルなどに合わせたシステム的な設備です。この段階では、ステーション内のすべての完全な機器が相互に互換性があるように、一次主配線、キャビネットのレイアウト、および基本的な二次配線スキームを一緒に計画する必要があります。 Deyan Electric の技術チームは、キャビネットの生産を開始する前に、予備的なスキーム設計とパラメータ選択のサポートを提供します。

II.実証済みの範囲内で設計を維持する

2 つの制約により、スケジュールと品質の両方が保護されます。まず、機器が業界標準に準拠し、プロジェクトの受け入れ要件を満たしているかどうか、対応するキャビネット モデルの型式試験報告書と認定文書を確認します。第 2 に、安定した量産可能なモデルを維持することです。標準キャビネット タイプでは、標準化された部品を十分に在庫しておくことができます。これは、後のスペア部品の調達とメンテナンスにとって重要です。非標準のカスタマイズされたスキームは、実際のサイズまたは構造上の要求に対してのみ評価され、サイクル タイムとコストの増加は生産中に発見されるのではなく、事前に評価されます。

Ⅲ．キャビネットへの供給だけでなく、統合されたアセンブリと配線

1次-2次統合ソリューションでは、センサーと監視ユニットがキャビネット内に組み込まれ、外部のインテリジェント配電端末と接続されます。ここでのメーカーの責任は、キャビネットの供給に限定されません。Deyan Electric は、キャビネットの構造設計、主要機器の完全な組み立て、配線の統合、および出荷前の全体的な試運転を処理します。インテリジェント端末と監視コンポーネントが補助部品として購入される場合、供給される機器と購入したコンポーネントの間のインターフェイスは、設計と組み立て時に定義され、現場で解決されることはありません。

IV.工場での試運転からユニット全体の納品まで

工場での全体的な試運転とは、出荷前に一次配線、二次回路、およびインターロックが完全なシステムとしてテストされることを意味し、障害は通電中ではなく作業場で発見されます。コンパクトステーション自体が工場製品であるため、同じロジックが単一のキャビネットから完全なステーションまで拡張されます。

ボックス型変電所はユニット全体がプレハブ式ですぐに設置できますが、プレハブ式キャビン変電所は工場で製造されたモジュールから現場で組み立てられます。現場での作業が基礎の準備、位置決め、接続、試運転に簡素化されるため、現場での建設期間が短縮され、品質が現場の天候や現場の臨時労働力に依存することがなくなります。

V. 出荷前の確認事項

機器が工場から出荷される前に、次の 4 つの項目を書面で確認する必要があります。

1. 合意された計画には、積載量、設置場所、環境条件、予算、納品サイクルが反映されます。
2. キャビネットモデルごとに型式試験報告書と認定書類が存在します。
3. 供給された完全な機器と購入した補助コンポーネントとの間の範囲の境界は明確に引かれています。
4. 工場の試運転記録、配線統合チェック、および残りの現場作業リストが一緒に引き渡されます。

これにより、注文書がスケジュールどおりに電力を供給できるステーションに変わります。

浙江徳延電気有限公司について

浙江徳延電気有限公司は、浙江省楽清市の経済開発区に位置し、産業用電気機器の研究開発、生産、サービスを専門としています。同社の中核製品には、ボックス型変電所、プレハブキャビン、リングメインユニット、ガス絶縁開閉装置、太陽光発電昇圧ボックス変電所、高電圧および低圧開閉器キャビネット、ケーブル分岐ボックスが含まれ、都市送電網のアップグレード、工業団地配電、分散型太陽光発電所、エネルギー貯蔵、鉄道輸送にサービスを提供しています。同社は、カスタマイズされた主要なスキーム、統合された組み立て、および工場全体の試運転をサポートしています。統合された流通計画を計画したり、工場の試運転を手配するには、Deyan Electric にお問い合わせください。
