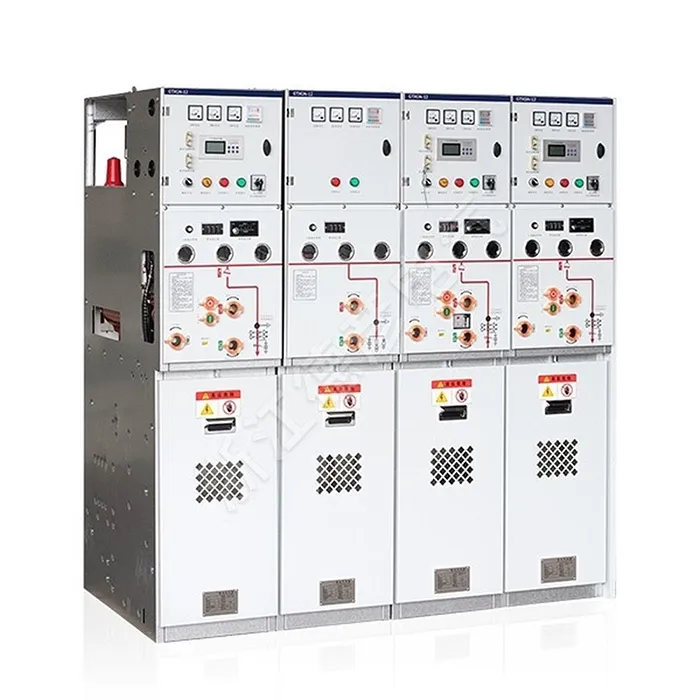

交流金属絶縁リング主開閉装置

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門サプライヤーです。 AC 金属絶縁リング主開閉装置は、信頼性の高い 10 ～ 12 kV の二次配電用のコンパクトな空気絶縁ユニットです。リングメインシステム用に設計されており、安全な負荷スイッチング、障害分離、および継続的な電力供給が保証されます。その堅牢なモジュラー設計によりメンテナンスが容易になり、信頼性とコスト効率の高いネットワークパフォーマンスを必要とする都市グリッド、工業団地、商業施設に最適です。

お問い合わせを送信

製品説明

AC 金属絶縁リング主開閉装置は、完全に絶縁、密閉されたメンテナンス不要のソリューションです。このユニットは、すべての通電部品を単一のエポキシ成形ブロックに統合し、過酷な環境に対する完全な耐性を保証します。信頼性の高いリングメインユニットは、都市部のグリッドからトンネルや空港などの要求の厳しい現場まで、さまざまな用途に最適です。この固体絶縁開閉装置は、コンパクトで安全な設計により、動作の信頼性と安全性を保証します。

製品パラメータ（仕様）

プロジェクト	ユニット	パラメータ
ルーティーン
定格電圧	kV	12
定格周波数	Hz	50
電源周波数耐電圧	kV/分	42/48
雷インパルス電圧	kV	75/85
アーク持続時間	S	≧0.5
コンポーネントの IP 定格 (計量キャビネットを除く)		IP67
エンクロージャ保護評価		IP4X
コンパートメント保護等級		IP2X
動作電源電圧	V	DC24、48、110、220
動作電源電圧	V	AC110、220
バスバーシステム
定格電流	A	630(1250)
定格短時間耐電流	kA/秒	4月20日(4月25日)
定格ピーク耐電流	kA	50(63)
定格ピーク耐電流	kA	50
ロードスイッチユニット
定格電流	A	630
定格短絡遮断電流	か	50
定格短時間耐電流	KA/S	4月20日
ロードスイッチの機械的寿命	2番
ロードスイッチの電気的寿命	2番	E3
部分放電	パソコン	≤5
サーキットブレーカーユニット
定格電流	A	630(1250)
定格短絡遮断電流	か	20(25)

プロジェクト	ユニット	パラメータ
定格短絡遮断電流	kA	50(63)
定格短時間耐電流	kA/S	4月20日(4月25日)
サーキットブレーカーの機械的寿命	2番	20000
サーキットブレーカーの耐用年数	2番	E2
定格動作シーケンス		0-0.3秒-CO-180秒-CO
部分放電	パソコン	≤5
ロードスイッチ・ヒューズ一体型電気ユニット
定格電流(最大)	A	200
定格短絡遮断電流	kA	31.5
定格電流(最大)	か	80
部分放電	パソコン	3150
切断スイッチ
定格電流	A	630/1250
定格短時間耐電流	か	20/25
定格短時間持続時間	S	4
定格ピーク耐電流	kA	50/63
機械的寿命	2番	3000
接地スイッチ
定格電流	A	630/1250
定格短時間耐電流	K	20/25
定格短時間持続時間	S	4
定格ピーク耐電流	k	50/63
定格短絡閉路電流(ピーク)	か	50
定格短絡閉路電流サイクル	2番	2
機械的寿命	2番	3000
