伸線機用インバータ

Deyan Electric は産業用電気の専門サプライヤーであり、信頼性の高いソリューションと優れた価格優位性を提供し、ヨーロッパとアメリカの市場をカバーしています。伸線機用インバータLNC860Lは、高度な張力制御と安定した品質を実現しています。大量購入に適しており、ワイヤーおよびケーブル業界に適合し、安定した動作を保証します。

お問い合わせを送信

製品説明

伸線機専用の LNC860L シリーズ周波数コンバータは、8605 ベクトル周波数コンバータのすべての高性能機能を備えているだけでなく、閉ループ張力制御と開ループ張力制御を実現し、さまざまな巻取りおよび巻出し要件を満たします。張力巻線制御およびサポートのための数学モデルが組み込まれています。ロール直径の自動計算。電線・ケーブル、金属箔加工、巻線、金属伸線、プラスチック伸線などの業界で幅広く使用できます。この伸線機用インバータは、485通信機能を標準装備し、22kW以下の電力にはブレーキユニットを標準装備しています。電力範囲:0.75kW-400kW-380V。

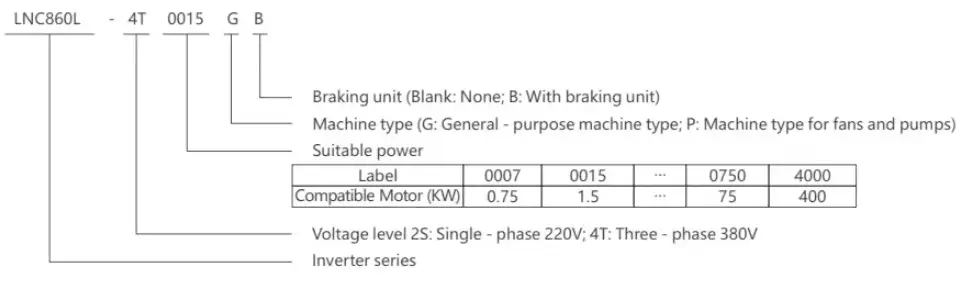

モデルの意味

LNC860L Inverter for Wire-Drawing Machine

製品の特徴

▲高性能ベクトル制御、大きな低周波トルク、安定した出力

▲ABZインクリメンタル、Uインクリメンタル、レゾルバなどの各種エンコーダに対応

▲ 幅広い電圧入力、自動出力電圧調整 (AR)、瞬時停電時のシャットダウンなし、より強力な適応性

▲閉ループ張力制御と開ループ張力制御をサポート

▲張力巻線制御用の数学モデルを内蔵し、ロール径の自動計算をサポート

▲スムーズな始動、安定した動作、一定の張力

▲自動ワイヤ断線検出、自動慣性補償

▲巻取りシステムと巻戻しシステムの組み合わせにより、DCバスを共有できるため、電力エネルギーを節約できます。

▲内蔵の高度な PID アルゴリズム、高速応答、強力な適応性、簡単なデバッグ

▲16段階速度制御、簡易PLCでタイミング、定速、方向設定などの多機能ロジック制御を実現

▲組み込みRS485通信インターフェースはModbusプロトコルをサポート

▲ 複数の保護機能: 過電圧、過電流、過負荷、過熱など

銘板の注意事項

モデル：	LNC860L-4T0037GB/4T0055PB
力：	3.7KW 9A/5.5KW 13A
入力：	3PH AC380V 50HZ/60HZ
出力：	3PH ACOV-380V OHZ-400HZ
S.N:	バーコード

マシンタイプのリスト

周波数変換器モデル	電力容量(kVA)	入力電流(A)	出力電流(A)	適用モータ(KW)
単相電源:220V±15%、50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
三相電源:380V±15%、50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

技術仕様

アイテム		仕様
制御特性	出力周波数	0～500Hz
	キャリア周波数	0.8kHz～12kHz 負荷特性に応じてキャリア周波数を自動調整可能
	出力周波数分解能	0.01Hz
	制御モード	オープンループベクトル制御(SVC) V/F制御クローズドループベクトル制御(FVC)
	トルク特性	トルク補償とスリップ補償により、始動トルクは0.5Hzで150%に達します。
	トルク制御精度	±5%(FVC)
	失速防止行動基準	定格電流の割合として設定 (20% ～ 250%)
	速度規制範囲	1:100(SVC) 1:1000(FVC)
	速度安定精度	±0.5%(SVC) ±0.02%(FVC)
	過負荷容量	定格出力電流の 150% を 1 分間
	V/Fカーブ	4 つのモード: リニア、マルチポイント、完全な V/f 分離、不完全な V/f 分離
	加減速カーブ	直線またはS字カーブ加速および減速モード。 4 つの加速時間と減速時間、加速時間と減速時間の範囲 0.1 ～ 6500.0s
	直流制動	直流制動周波数：0.00Hz～最高周波数、制動時間：0.0s～60.0s、制動動作電流値：0.0%～100.0%
	ジョグ制御	ジョグ周波数範囲：0.00Hz～最高周波数、ジョグ加減速時間0.1s～6500.0s
	シンプルなPLC、多段速度操作	内蔵PLCまたは制御端子により最大16段速度運転が可能
	内蔵PID	プロセス制御閉ループ制御システムを簡単に実現できます。
	自動電圧調整 (AVR)	グリッド電圧が変化した場合、自動的に一定の出力電圧を維持できます。
	高速電流制限機能	過電流障害を最大限に最小限に抑え、周波数変換器の通常の動作を保護します。
動作特性	操作コマンドチャンネル	操作パネルから与えられるチャンネル、制御端子から与えられるチャンネル、シリアル通信ポートから与えられるチャンネルの3つ。さまざまな方法で切り替え可能
	周波数源	10種類の周波数源：パネルノブで与えられる、操作パネルで与えられる、アナログ電圧で与えられる、アナログ電流で与えられる、RS485通信で与えられる、さまざまな方法で切り替えることができます
	補助周波数源	10 個の補助周波数ソース。補助周波数の微調整と周波数合成を柔軟に実現できます。
	入力端子	6つのデジタル入力端子のうち1つは高速パルス入力として使用できます。 2つのアナログ入力チャンネル、Al1:入力範囲0~+10V、Al2:入力範囲0~+10V/0-20mA
	出力端子	高速パルス出力端子 1 つ、設定周波数や出力周波数などの物理量出力を実現する 0kHz ～ 50kHz の方形波信号を出力デジタル出力端子 1 つリレー出力端子 1 つアナログ出力端子 2 つ:0V ～ 10V/0-20mA、出力周波数/電流/電圧/周波数指令/回転数/力率信号の出力を表示可能
	保護機能	電源投入時のモーター短絡検出入出力欠相保護、過電流保護、過電圧保護、低電圧保護、過熱保護、過負荷保護など
アイロンメント	申請場所	屋内、直射日光の当たらない場所、塵埃、腐食性ガス、可燃性ガス、オイルミスト、水蒸気、滴下水、塩分等のない場所
	高度	1000m未満
	周囲湿度	-10℃～+40℃(周囲温度が40℃～50℃の場合はディレーティングが必要です)
	湿度	95%RH以下、水滴結露なきこと
	振動	5.9m/s²(0.6g)以下
	保管温度	-20℃～+60℃
