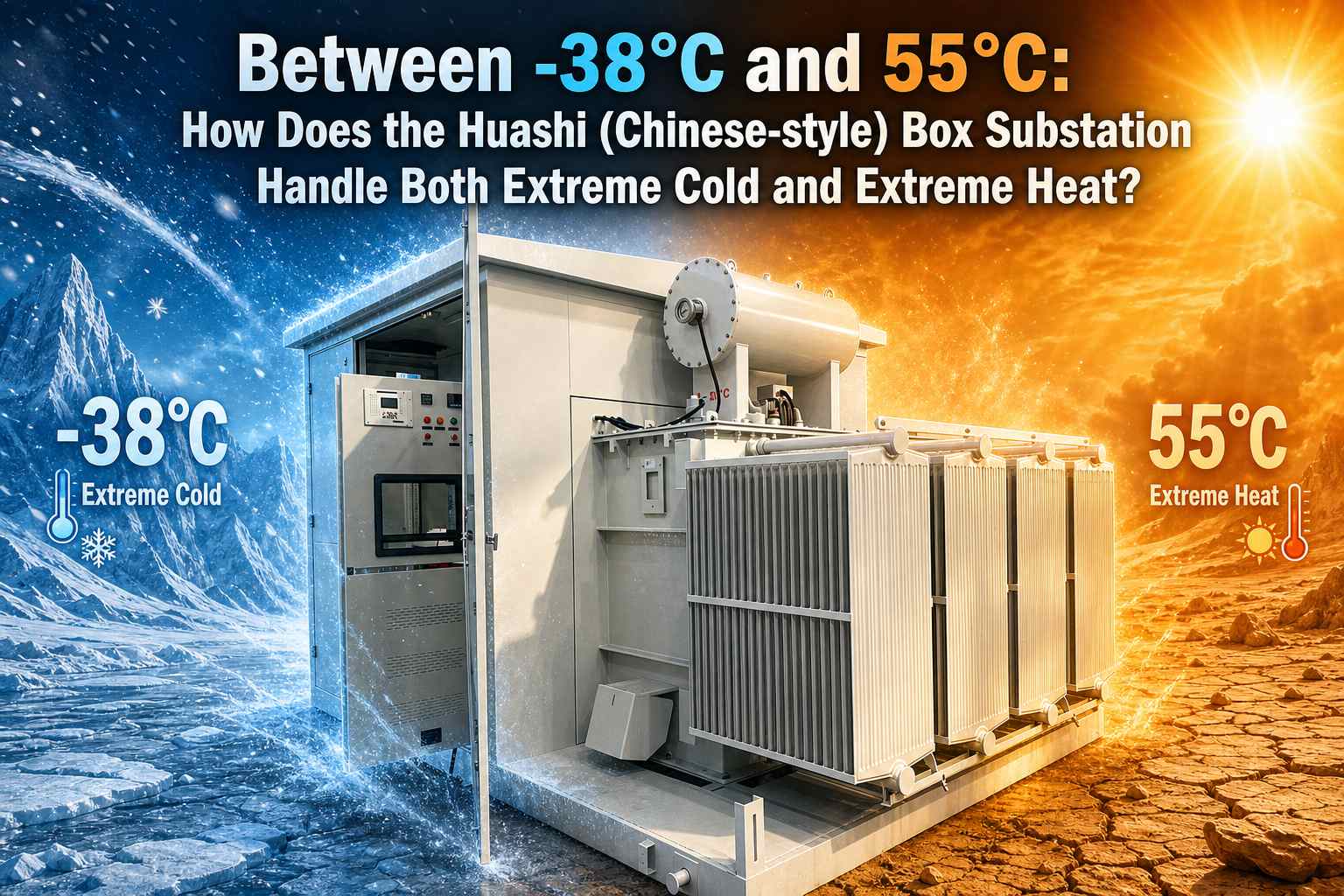

-38°C ～ 55°C の間: 華市 (中国式) ボックス変電所はどのように動作するのか

中央アジアのゴビ、ロシア極東、アフリカの砂漠などの海外の新エネルギープロジェクトの現場では、設備は年間を通じて大きな温度差に直面しており、冬の気温は-38℃まで低下する一方、夏の表面温度は55℃まで上昇します。このような状況下では、従来のボックス型変電所は、低温油固化、スイッチ機構の詰まり、高温過負荷トリップ、絶縁劣化の加速などの故障が発生しやすく、太陽光発電所や風力発電所の連続発電に直接影響を与えます。浙江徳延電気有限公司は、複雑な海外の動作条件に合わせて中国式のボックス変電所を最適化およびアップグレードし、-38°C ～ 55°C の広い温度範囲にわたって安定した連続動作を実現し、世界中の EPC 請負業者と新しいエネルギー ステーションの顧客に信頼性の高いプレハブ配電ソリューションを提供しています。

中国式のボックス変電所が伝統的なヨーロッパ式のボックス変電所と異なるのは、その中心的な特徴です。変圧器本体が外部に取り付けられ、ヒートシンクが直接空気にさらされ、自然換気に頼って熱を放散します。これにより、本質的に優れた放熱能力が得られ、これが高温シナリオに適応するための基本的な利点となります。 Deyan Electric は、この構造基盤を基盤として、極寒と極暑という 2 つの主要な問題点をターゲットとした特殊なカスタマイズ設計を実行し、大きな温度差によって引き起こされる機器の運用上の課題を一度に解決しました。

高温 55°C 動作条件: 放熱強化、高温トリップなし

中東およびアフリカの砂漠プロジェクトでは、周囲温度が 55°C に達することがあります。日射と変圧器の発熱により、従来のボックス型変電所は過熱保護や定格出力低下の影響を非常に受けやすくなります。 Deyan 中国式ボックス変電所は、外部に取り付けられた開放型ラジエーター構造を採用し、自然対流冷却を最大限に利用し、ファンなどの脆弱なコンポーネントへの依存を軽減します。

エンクロージャーシェルには、耐紫外線性のフッ素樹脂コーティングされた耐候性鋼板が使用されており、強烈な日射に耐え、内部の熱蓄積を軽減します。高電圧コンパートメントと低電圧コンパートメントには、温度が設定されたしきい値に達すると自動的に強制換気を作動させるインテリジェントな温度制御排気システムが装備されており、放熱と砂防止のバランスをとるダストフィルタースクリーンと組み合わせられています。すべての内部コンポーネントは高温工業グレードの部品であり、断熱材には十分な温度上昇マージンが確保されており、55℃で安定した定格容量出力を維持し、変電所の過熱による駅の停止を防ぎます。

極寒 -38°C 動作条件: 低温不凍液による確実な起動

周囲温度が -38°C まで低下すると、従来の変圧器油の粘度は急激に上昇し、ワックスが沈殿する場合もあります。スイッチのシールは低温では脆くなり、制御盤は結露や凍結を起こし、機器を閉じることができなくなります。

高温プロジェクトの場合、Deyan は低温でも良好な流動性を維持する低流動点ナフテン系変圧器油を選択します。ボックス変電所の高電圧コンパートメントと低電圧コンパートメントには、統合されたインテリジェント加熱 + 結露防止除湿モジュールが装備されており、温度が設定値を下回ると自動的に加熱を開始し、制御および保護回路の動作温度を維持します。

エンクロージャーのシールには、低温硬化や亀裂を防ぎ、湿気、氷、雪の侵入を防ぐために、耐低温性のシリコーンゴム製シールストリップが使用されています。シェル構造は低温衝撃検証を受けており、極寒の環境でも脆性破壊のリスクがなく、-38℃でもスムーズな試運転を保証し、中央アジアやシベリアの風力発電や太陽光発電のプロジェクトに適応します。

マルチシナリオへの適応、海外プロジェクト基準への適合

Zhejiang Deyan Electric の中国式ボックス変電所には、高圧コンパートメント、低圧コンパートメント、および外部に取り付けられた油入変圧器が統合されています。コンパクトな構造と小さい設置面積を特徴としており、現場での持ち上げと迅速な設置が容易になります。

10kV/35kVの主流の電圧レベルをサポートしており、太陽光発電昇圧、風力発電、鉱山配電などの海外プロジェクトに適応できます。 IEC 国際規格に従って製造でき、CE、RoHS、その他の関連認証を取得しており、海外の所有者や EPC 請負業者のコンプライアンス要件を満たします。

幅広い温度設計に加えて、このエンクロージャは IP54/IP55 の保護等級があり、砂嵐や塩水噴霧腐食に対するカスタマイズをサポートし、高原、砂嵐、沿岸地域などの複合的な過酷な環境に対応します。完全なユニットは、包括的な機械的インターロック、避雷器、圧力リリーフ、およびガス保護構成を備えており、操作とメンテナンスが便利です。単一ユニットのメンテナンスは他のユニットの動作に影響を与えないため、ステーションの O&M コストが大幅に削減されます。

 結論

-38℃の極寒の雪原から55℃の灼熱の砂漠に至るまで、海外の新エネルギープロジェクトにとって、極端な温度差はもはや障害ではありません。 Zhejiang Deyan Electric の中国式ボックス変電所は、独自の構造設計と幅広い温度範囲のカスタマイズ技術を活用し、高温環境と低温環境の両方で安定した動作を実現し、世界的な配電および新エネルギー プロジェクトにコスト効率の高いプレハブ変電所ソリューションを提供します。

極端な気候に適応できる中国式のボックス変電所をお探しの場合は、プロジェクトの技術ソリューションと見積もりについて浙江徳延電気にお問い合わせください。
