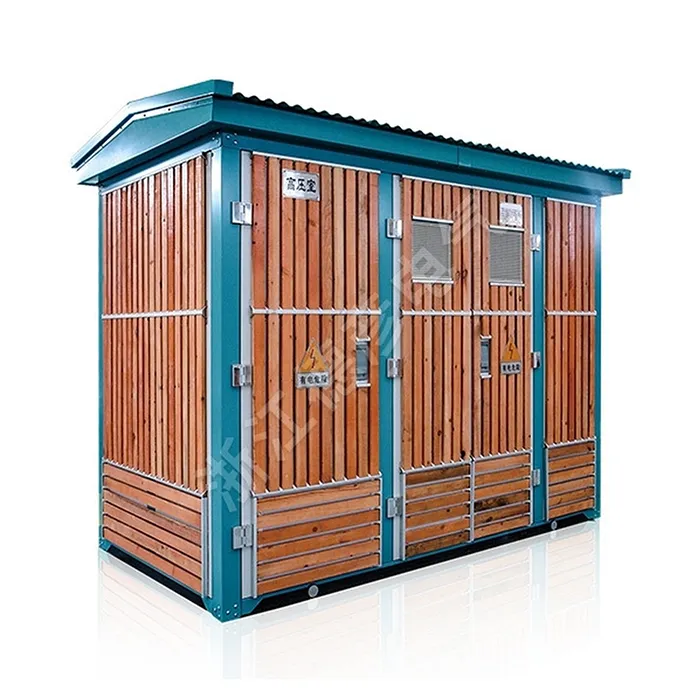

高低圧プレハブ変電所

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。高/低電圧プレハブ変電所は、12kV ～ 400V の配電用のコンパクトで完全に密閉された型式試験済みのソリューションです。この「プラグアンドプレイ」ユニットは、変圧器、HV/LV 開閉装置、および制御システムを単一の堅牢な耐候性エンクロージャに統合します。信頼性の高いエネルギー供給と安全性の強化を保証し、都市、産業、商業用途での迅速な導入に最適です。

お問い合わせを送信

製品説明

高/低電圧プレハブ変電所は、都市送電網のアップグレード、住宅コミュニティ、高層ビル、工業および鉱山施設、ホテル、ショッピングモール、空港、鉄道、油田、埠頭、高速道路、屋内および屋外の両方の用途の仮設電力施設で広く使用されています。

高/低電圧プレハブ変電所は、中電圧 (12kV または 40.5kV など) を低電圧 (400V) に変圧するための完全に統合されたコンパクトなソリューションです。この「プラグアンドプレイ」ユニットは、変圧器、HV/LV 開閉装置、および制御システムを堅牢な耐候性エンクロージャに組み合わせています。信頼性の高い配電を保証し、最小限の土木作業で迅速な現場導入を可能にし、都市、産業、および再生可能エネルギーの用途に最適です。

製品パラメータ（仕様）

● ロードスイッチの技術仕様

シリアルナンバー	名前	ユニット	FKN12-12 ロードスイッチ	FZN25-12 真空ロードスイッチ
1	定格電圧	kV	10
2	最大動作電圧	kV	12
3	定格周波数	Hz	50
4	定格電流	A	630
5	定格遮断負荷電流	A	630
6	熱安定電流 (RMS)	kA/S	20/2	4月20日
7	動的安定電流	kA	50	50
8	短絡閉路電流（ピーク）	か	50	50
9	全負荷ブレーキサイクル	2番	20	10000
10	機械的寿命	2番	2000	10000
11	1 分間の電源周波数耐電圧 (相間および相対接地)	kV	42	42
12	雷インパルス電圧（相対および対地）	kV	75	75

● 高電圧ヒューズの技術仕様

シリアルナンバー		定格電圧(kV)	遮断電流(A)	遮断電流 (KA)	ヒューズ定格 (A)
英国モデル	国内モデル	定格電圧(kV)	遮断電流(A)	遮断電流 (KA)	ヒューズ定格 (A)
SDL※J		12	40	31.5	6.3 10 16 20 25 31.5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

※注：ストライカーの装着の有無により決まります。 N はストライカーがいないことを示し、A はストライカーが存在することを示します。

シリアルナンバー	トリップ装置の種類	トリップユニットの定格電流A	遮断容量 kA (AC 380V)
DW15-630		315,400,630	40
DW15-1000		630,800,1000	50
DW15-1600	熱電磁的または電子的	1600	50
DW15-2500		1600、2000、2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	知的	2000、2500、3200	100
