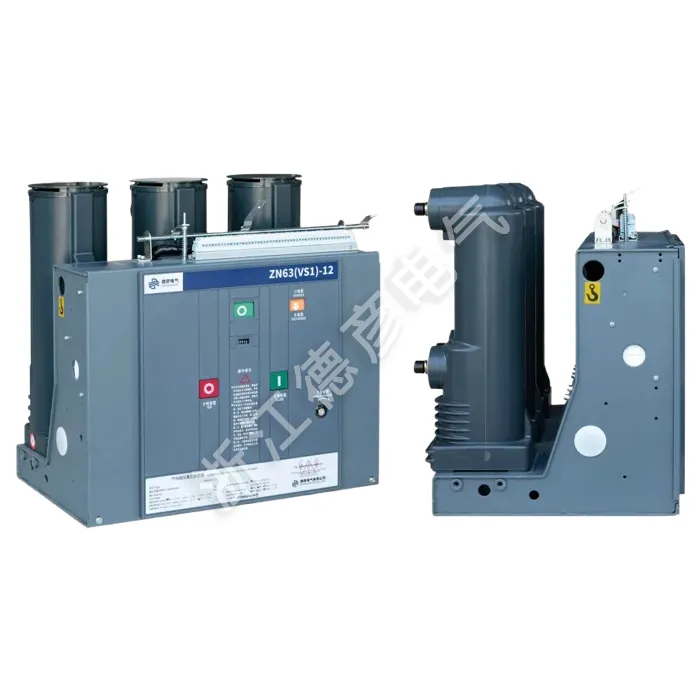

屋内固定高圧真空遮断器

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。 12kV システム用に設計された固定屋内高圧真空サーキットブレーカー。高度な真空遮断技術を利用して、信頼性の高い電流遮断、最小限のメンテナンス、および強化された安全性を保証します。コンパクトで汎用性が高いため、さまざまな産業およびユーティリティ用途における配電および保護に最適です。

お問い合わせを送信

製品説明

屋内固定真空遮断器は、三相 AC 50Hz、12KV の屋内開閉装置です。産業企業、発電所、変電所、電気設備の制御と保護に適しており、頻繁に運用される現場に適しています。操作機構と遮断器本体を一体化。固定設置ユニットとして設計することも、専用の作動機構を装備して引き出しユニットを形成して使用することもできます。屋内固定式真空遮断器の主回路部に一体固化端子極を採用し、遮断器の小型化、高信頼性、メンテナンスフリー化を実現します。 KYN28-12(GZS)形中置ドロワー形スイッチキャビネットに装着可能、固定タイプはXGN固定形スイッチキャビネットにも使用可能です。

製品パラメータ（仕様）

シリアルナンバー	名前		ユニット	データ
1	定格電圧		kV	12
2	最大動作電圧		KV	12
3	定格電流		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	定格短絡遮断電流 (定格熱安定性電流 - RMS)		か	20/25	31.5		40
5	定格短絡閉路電流(ピーク)		か	50/63	80		100
6	定格ピーク耐電流 (定格動的安定電流 - ピーク)		か	50/63	80		100
7	4S定格短絡耐電流		か	20/25	31.5		20/25
8	定格絶縁レベル	耐使用電圧(定格遮断前後)/1分間電源周波数耐電圧	KV	グラウンド 42 (ブレイク 48)
		耐電圧（定格遮断前後）／ピーク定格雷インパルス耐電圧		グラウンド 75 (ブレイク 85)
9	定格熱安定時間		S	4
10	定格動作シーケンス			個別 -0.3S - 結合 -180S - 結合
11	機械的寿命		2番	20000
12	定格短絡遮断電流遮断回数		2番	50
13	動作機構定格投入電圧 (DC)		v	AC、DC 110,220
14	動作機構定格開放電圧（DC）		v	AC、DC 110,220
15	接点ギャップ		mm	11±1
16	オーバーストローク（接点ばねの圧縮長さ）		mm	3.5±0.5
17	三相開閉バウンス時間		MS	≤2
18	クローズ時のコンタクトのバウンス時間		MS	≤2
19	平均トリップ速度		MS	0.9～1.2
	平均閉速度		MS	0.5～～0.8
20	開館時間	最大動作電圧時	S	≤0.05
21		最低動作電圧時		≤0.08
22	閉店時間		S	0.1
23	各相主回路抵抗		μΩ	630≦50		1250≦45
24	可動接点と固定接点の許容累積摩耗厚さ		mm	3
