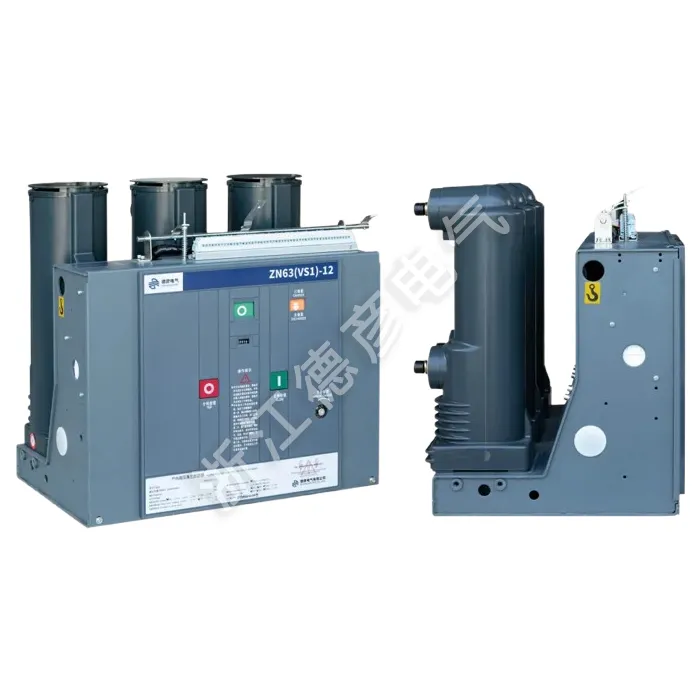

屋内用手押し車付真空遮断器

Deyan Electric は、産業用電気器具の研究開発、生産、販売、サービスに特化した、産業用電気器具の豊富な製造経験を持つ専門サプライヤーです。主な製品は、ガス絶縁開閉装置、リング主装置、小型変電所、高圧・低圧開閉装置などの電力機器です。
メンテナンスとテストが容易な手押し車（引き出し式）設計の屋内真空遮断器です。真空遮断技術、コンパクトな構造、柔軟な動作により信頼性の高い回路保護を提供し、配電システムや産業用途に最適です。

お問い合わせを送信

製品説明

手押し車付き屋内真空遮断器は、定格電圧 12kV の三相 AC 50Hz 屋内開閉器です。産業プラント、発電所、変電所、電気施設の制御および保護用途に適しており、頻繁な操作が必要な場所に最適です。操作機構とブレーカ本体を一体化したハンドカー付屋内真空遮断器は、固定設置ユニットとして設計することも、専用の押し込み機構を備えて引出ユニットとして設計することもできます。ハンドカー主回路部を備えた屋内真空遮断器には、完全に密閉された固体絶縁極が組み込まれており、コンパクトなサイズ、高い信頼性、およびメンテナンスフリーの動作を実現できます。 KYN28-12(GZS) などの引出開閉装置キャビネットと互換性があり、固定取り付けバージョンは XGN 固定開閉装置キャビネットに統合できます。

製品パラメータ（仕様）

シリアルナンバー	名前		ユニット	データ
1	定格電圧		kV	12
2	最大動作電圧		KV	12
3	定格電流		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	定格短絡遮断電流 (定格熱安定性電流 - RMS)		か	20/25	31.5		40
5	定格短絡閉路電流(ピーク)		か	50/63	80		100
6	定格ピーク耐電流 (定格動的安定電流 - ピーク)		か	50/63	80		100
7	4S定格短絡耐電流		か	20/25	31.5		20/25
8	定格絶縁レベル	耐使用電圧(定格遮断前後)/1分間電源周波耐電圧	KV	グラウンド 42 (ブレイク 48)
		耐電圧（定格遮断前後）／ピーク定格雷インパルス耐電圧		グラウンド 75 (ブレイク 85)
9	定格熱安定時間		S	4
10	定格動作シーケンス			個別 -0.3S - 結合 -180S - 結合
11	機械的寿命		2番	20000
12	定格短絡遮断電流遮断回数		2番	50
13	動作機構定格投入電圧 (DC)		v	AC、DC 110,220
14	動作機構定格開放電圧（DC）		v	AC、DC 110,220
15	接点ギャップ		mm	11±1
16	オーバーストローク（接点ばねの圧縮長さ）		mm	3.5±0.5
17	三相開閉バウンス時間		MS	≤2
18	クローズ時のコンタクトのバウンス時間		MS	≤2
19	平均トリップ速度		MS	0.9～1.2
	平均閉速度		MS	0.5～0.8
20	開場時間	最大動作電圧時	S	≤0.05
21		最低動作電圧時		≤0.08
22	閉店時間		S	0.1
23	各相主回路抵抗		μΩ	630≦50		1250≦45
24	可動接点と固定接点の許容累積摩耗厚さ		mm	3
