開閉装置とは何ですか?機能と種類

ほとんどの場合、人々は電気の背後にある目に見えないシステムについて考えません。スイッチを入れるとライトが点灯します。シンプルです。しかし、バックグラウンドには、危険が起こらないようにする装置が隠されています。それ、というかその集合体を開閉装置と呼びます。さて、10 人の異なる人に開閉装置とは何かと尋ねても、ほとんどの場合、明確な答えは得られません。 「それはブレーカーボックスだ」と言う人もいるかもしれないし、ただ肩をすくめる人もいるかもしれない。しかし実際には、開閉装置は家から巨大な発電所に至るまで、どこにでもあります。電気のボディーガードのようなものです。

開閉装置とは何ですか?

それでは、非常にシンプルにしましょう。開閉装置は基本的に、回路を管理する電気機器のキットです。スイッチ、ブレーカー、ヒューズ、アイソレーター、リレーなどです。それらはすべてこの傘の下に収まります。システムで何か問題が発生した場合、システムは門番のように機能し、問題の拡大を阻止します。だからこそ、開閉装置とは何かと一言で言えば、「電力の安全鎧である」と言えるのです。

時々、代わりに「電気開閉装置とは何か」というフレーズが使われることがありますが、それは同じ意味です。地下室や変電所で灰色のキャビネットを見たことがあるなら、それは配電盤です。内部には、電気を安全に使用できるようにする部品が入っています。家では小さいですよ。病院や工場では、それは巨大です。しかし、それはすべて同じ考えの下にあります。

開閉装置と保護という 2 つの単語を分離することはできません。それらは密接に関係しています。そもそも開閉装置が存在する理由は保護にあります。過負荷または障害が発生した場合、保護が即座に作動します。建物の防火扉を思い浮かべてください。あるエリアで煙や炎が発生する可能性がありますが、ドアがその広がりを防ぎます。開閉装置も電気の場合はそのようなものです。

開閉装置機能の説明

開閉装置は、安全かつ効率的な配電を確保することで、あらゆる電気システムにおいて中心的な役割を果たします。その主な目的は、電気が中断やリスクなく確実に流れるように管理することです。制御、保護、絶縁を組み合わせることで、開閉装置は機器と人の両方を安全に保ちながら、住宅、商業、産業のセットアップ全体でスムーズな動作を維持します。

1. 潮流の制御

開閉装置の最初の最も目に見える役割は、電力の流れを制御することです。これにより、オペレーターは回路を安全にオン/オフできるため、必要な場合にのみ電気が流れるようになります。この制御は日常業務と緊急事態の両方において重要であり、効率とスムーズなシステムパフォーマンスの維持に役立ちます。

2. 障害に対する保護

開閉装置は、過負荷や短絡などの障害時に回路を切断することで保護を提供します。これにより、機器の損傷が防止され、火災や感電の危険が軽減されます。サーキットブレーカーやリレーなどの保護装置は即座に作動し、予期せぬ問題が発生した場合でも電気システムの安全性と動作を確保します。

3. メンテナンスのための隔離

もう 1 つの重要な機能は隔離です。開閉装置を使用すると、電気システムの特定のセクションを安全に切断できるため、エンジニアは活線に接触することなく検査、テスト、または修理を行うことができます。この隔離により、作業者の安全とシステムの残りの部分への混乱を最小限に抑えることが保証されます。

4. 電気安全の根幹

制御、保護、絶縁が一体となって電気安全のバックボーンを形成します。開閉装置がなければ、信頼性の高い配電は不可能です。これらの機能により、システムの安定性が維持され、リスクが最小限に抑えられ、メンテナンスが危険なく確実に行えるようになるため、開閉装置は電力ネットワークの重要な部分となります。

開閉装置の例

開閉装置の例は無数にあります。あなたのお家のブレーカーボックスは？それが 1 つです。ショッピングセンター内の大きなパネル？別の。産業では中電圧開閉装置を目にすることがあります。トランスミッション側では、さらに大きなギアが装備されています。例は変わりますが、原則は常に同じです。

開閉装置の種類

さて、開閉装置にはさまざまな形式があります。 1 つのサイズですべてに対応できるわけではありません。開閉装置の種類は主に電圧と使用場所によって異なります。各タイプには、どちらかの用途に適した独自の機能がいくつかあります。

低圧開閉装置

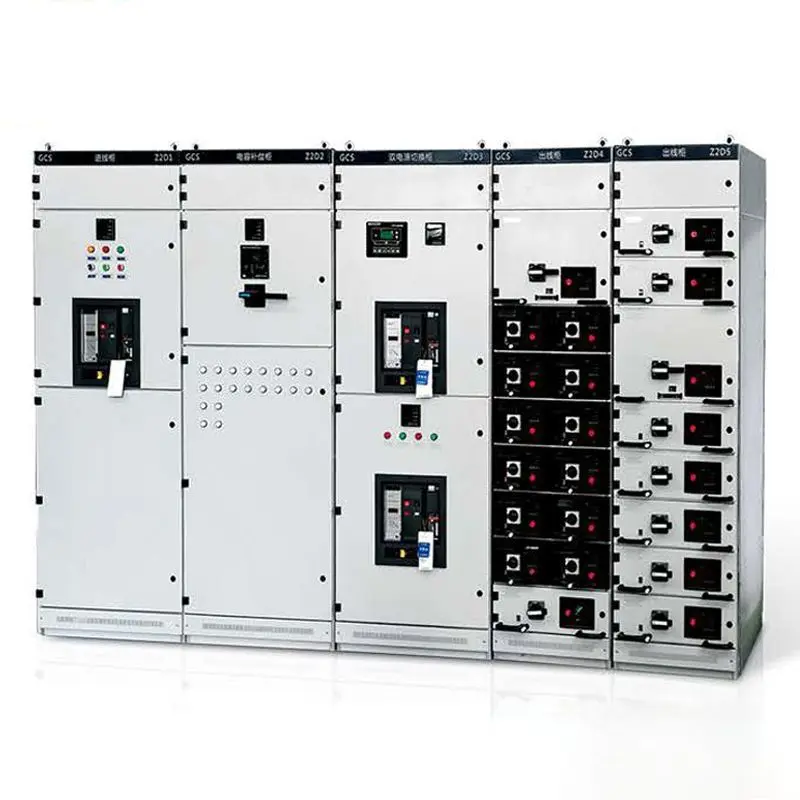

最も一般的なのは低圧開閉装置です。 400ボルトまでのものはここに収まります。住宅、オフィス、小さな店舗など、何でも構いません。日々の暮らしを守るギアです。サーキットブレーカー、ヒューズ、リレーがこれらのユニットに詰め込まれています。ブレーカーが落ちるまでは気にも留めないかもしれませんが、彼らは常に静かに働いています。

高圧開閉装置

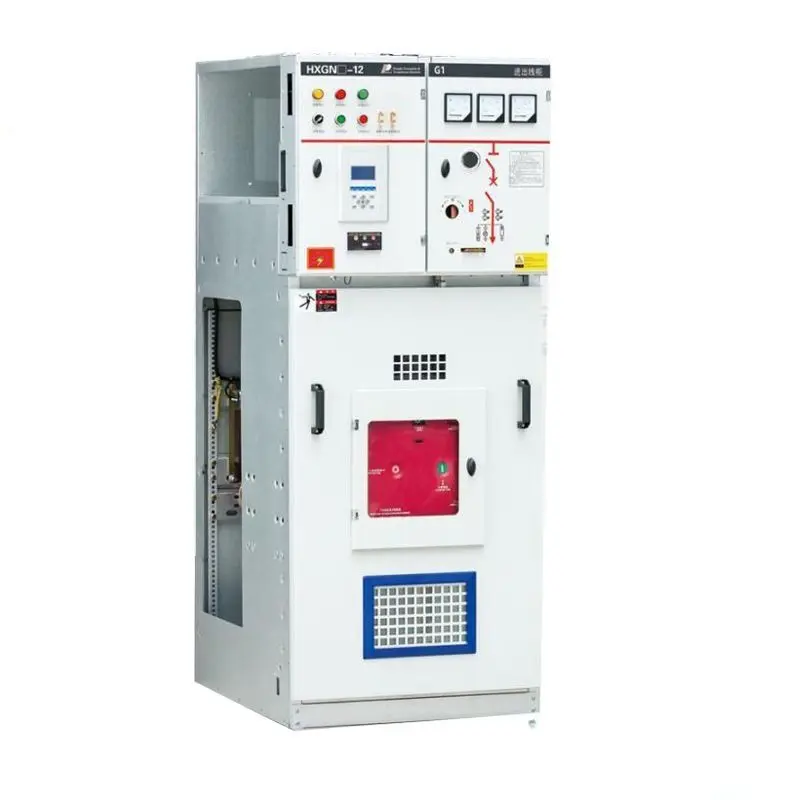

次に高圧開閉装置です。これは 1 kV ～ 35 kV です。産業、病院、何千もの家庭に電力を供給する変電所などでこの製品が見られます。中電圧ギアは耐久性が高く、より大きな負荷を処理できるように作られています。手術室など、安定性が重要な場合、このギアにより電力が安全かつ安定した状態に保たれます。

高圧開閉装置

次に、高電圧ギアがあります。これが大事なことだ。送電線の上に設置され、地域全体を接続するタイプ。ここでの障害は危険であり、コストがかかります。そのため、高電圧開閉装置は、極度の絶縁と非常に迅速な保護動作を備えて設計されています。同じ原理でより大きなスケール。

屋内と屋外の違い

開閉装置には、設置場所に応じた種類もあります。室内機は風雨を避け、建物内に安全に保管されます。屋外ユニットは、多くの場合、変電所に設置され、雨、ほこり、熱に耐えられるように頑丈に作られています。

空気、ガス、油絶縁

最後に、それらをグループ化するもう 1 つの方法は絶縁です。空気絶縁開閉装置は安価で広く使用されています。多くの場合 SF6 を使用したガス絶縁は、スペースが狭い場合でもコンパクトで信頼性が高くなります。油絶縁装置は古いものですが、一部のネットワークではまだ使用されています。必要に応じて、3 つすべてが有効です。

結論

それで、開閉装置とは何ですか?これは、電気の安全性、制御性、信頼性を維持する一連のデバイスです。家庭用の低圧開閉装置から産業用の中圧開閉装置、送電システムに至るまで、その役割は同じです。開閉装置の機能は、制御、保護、絶縁です。開閉装置の動作原理はシンプルですが効果的です。故障を検出し、ブレーカーに信号を送り、遮断し、残りを保護します。開閉装置のコンポーネント、ブレーカー、リレー、ヒューズ、アイソレーターを見れば、それぞれがどのような役割を果たしているかがわかります。これらがなければ、電気システムは安全ではないだけでなく、稼働することも不可能になります。
