配電 EPC プロジェクトにはどの電圧レベルのリング メイン ユニットを選択する必要がありますか?

さまざまな配電 EPC 総合請負プロジェクトにおいて、リング メイン ユニット (RMU) はパッケージ変電所およびボックス型変電所の高電圧の中核コンポーネントとして機能します。電圧レベルの選択は、配電ソリューション全体の安定性、コンプライアンス、プロジェクト コストを直接決定し、予備設計段階における EPC 調達エンジニアにとって重要な技術的懸念事項でもあります。多くの EPC ゼネコンは、初期の問い合わせ段階で、「配電 EPC プロジェクトではどの電圧レベルのリングメインユニットを選択すべきか?」という質問をします。

浙江省楽清市に位置し、浙江徳延電気有限公司は、高圧配電機器の研究開発と製造を専門としています。 IEC準拠のSF6ガス絶縁および環境に優しい固体絶縁リング主装置、欧州型パッケージボックス変電所、プレハブキャビン型変電所、各種配電設備を提供しています。当社は長年にわたって世界中の EPC 総合請負クライアントにサービスを提供しており、さまざまな配電プロジェクト向けにカスタマイズされた RMU 選択ソリューションを提供しています。

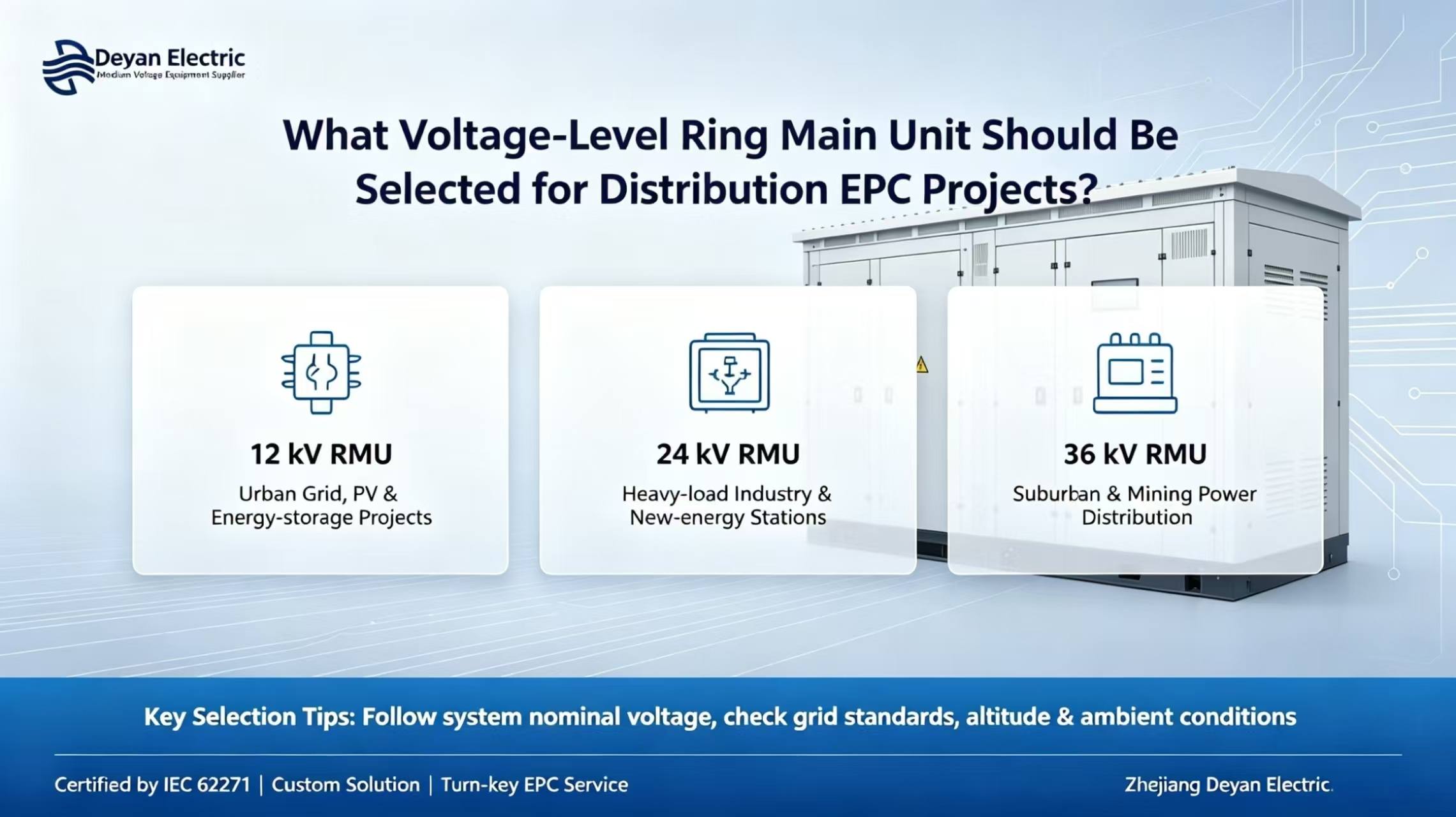

配電EPCプロジェクトにおける主流のリングメインユニットの電圧レベル選択の参考

12kV（10kV系）

12kVリングメインユニットは、グローバル配電EPCプロジェクトで広く採用されている主流モデルです。これは、都市配電網の改修、工業団地の配電、太陽光発電とエネルギー貯蔵の送電網接続、中小規模のパッケージ変電所に広く適用されています。高いモジュール性と制御可能なコストを特徴とするこの RMU は、20 kA / 25 kA の短絡耐電流オプションを備え、ほとんどの従来のリング電源アーキテクチャに適合します。これは、EPC プロジェクトで最も頻繁に問い合わせられる仕様でもあります。

24kV

24 kV リング主装置は、主に負荷が大きく送電距離が長い工業地帯や新エネルギーの集電所などに使用されます。 12 kV ソリューションと比較して、ライン損失が低減され、ケーブル断面積への投資が削減されるため、大容量 EPC 一般請負プロジェクトに適しています。より高い機器絶縁グレードと強化されたキャビネット構造設計が必要となり、全体のコストは 12 kV リングメインユニットよりも高くなります。

36kV（33kV系）

36 kV リング メイン ユニットは、長距離郊外配電網、大規模鉱山地域、長距離電力供給 EPC 工事に導入されています。これらは中高電圧配電カテゴリに分類され、通常は大容量パッケージ変電所と一緒に使用され、絶縁、内部アーク保護、および工場受入テスト (FAT) に関してより高い要件が課されます。

コア選択原則:リング本体の定格電圧は、単に変圧器容量に基づくのではなく、プロジェクトの公称システム電圧に従って決定されます。 EPC クライアントは、リングメインユニットの定格電圧を最終決定する前に、まず地域の電力網規格、システム短絡パラメータ、プロジェクトの高度、周囲の温度と湿度の条件を確認する必要があります。

EPC プロジェクトの機器選択に関する追加の考慮事項

EPC ゼネコンは、リングメインユニットを購入する際、電圧レベルとは別に、製品規格、環境適応性、および完全なセットの納品能力にも注意を払う必要があります。

認定要件:製品はIEC 62271シリーズの国際規格に準拠するものとします。プロジェクトの図面レビューと工場受け入れテストをサポートするために、型式試験レポートと CE 証明書の完全なセットが利用可能である必要があります。

環境適応性:高温、高湿度、高地などの複雑な動作条件に適応するために、屋外 IP54 保護等級、結露防止温度制御システム、沿岸地域向けの防食コーティングのカスタマイズが可能です。

完全なサポート ソリューション:Deyan Electric は、スタンドアロンのリング メイン ユニットに加え、RMU、変圧器、低電圧キャビネットを組み合わせた統合パッケージ変電所のターンキー ソリューションを供給できます。ワンストップデリバリーにより、複数者間での調達や試運転の調整に伴う EPC クライアントの通信コストが削減されます。

インテリジェントなアップグレード:FTU インテリジェント端末は、スマート配電ネットワークや新エネルギー系統接続の EPC プロジェクトに適した、障害位置特定および遠隔監視機能を実現するオプションです。

結論

電圧レベルの選択は、リングメインユニットの仕様を定義するための最初のステップです。不適切な選択は、送電網の受け入れ失敗、設備の過負荷、プロジェクトの遅延などの重大なリスクを引き起こす可能性があります。専門的な電気工学技術チームを誇る Zhejiang Deyan Electric Co., Ltd. は、EPC プロジェクト図面とローカル グリッド仕様に基づいて、リングメインユニットの電圧選択サービスと一次スキーム設計を提供できます。 ODM カスタマイズは、グローバル配電 EPC プロジェクトに安定した信頼性の高い中電圧配電ソリューションを提供するためにサポートされています。
