ファンおよびポンプ用インバータ

Deyan Electric は、革新性と品質に重点を置いた産業用電気機器の豊富な経験を持つ専門サプライヤーです。ファンおよびポンプ用の LNC180 インバーターは高度な技術を使用しており、高トルクと強力な過負荷容量を備えています。まとめ買いに有利な価格で、485通信をサポートし、90kW～1000kWをカバーします。安心してご購入いただけます。

お問い合わせを送信

製品説明

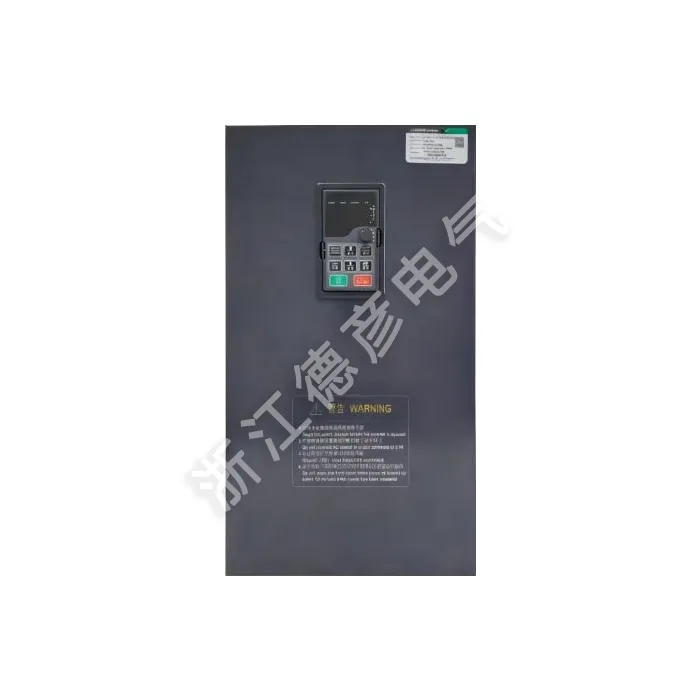

LNC180シリーズファン・ポンプ用インバータは、ファン・ポンプ専用のインバータです。これらは主に三相 AC 非同期モーターの制御と速度調整に使用されます。これらは、低速での高トルク出力、優れた動的性能、および超強力な過負荷容量を備えた高性能制御技術を採用しています。主にファンやポンプの駆動に使用されます。このシリーズは485通信機能を標準装備しています。電力範囲: 90kW-1000kW-380V。

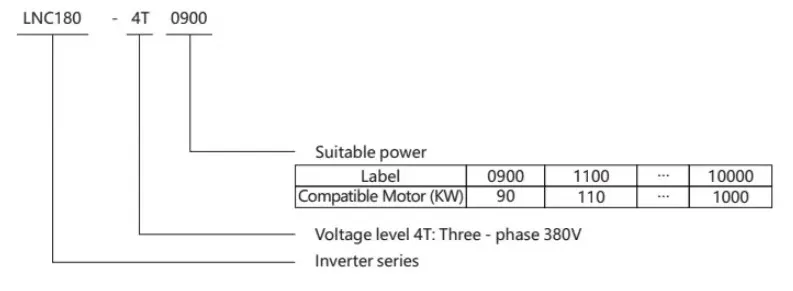

モデルの意味

Lnc180 Inverter For Fans And Pumps

銘板の注意事項

モデル：	LNC180-4T0900
力：	90KW
入力：	3PH AC380V 50HZ/60HZ
出力：	3PH ACOV-380V OHZ-400HZ
S.N:	バーコード

機種一覧

インバータ型式	入力電流(A)	出力電流(A)	適用モータ出力(kW)
180-4T0900	190	180	90
180-4T1100	225	215	110
180-4T1320	265	260	132
180-4T1600	310	305	160
180-4T1850	345	340	185
180-4T2000	385	380	200
180-4T2200	430	425	220
180-4T2500	485	480	250
180-4T2800	545	530	280
180-4T3150	610	600	315
180-4T3500	625	650	350
180-4T4000	715	720	400
180-4T5000	890	860	500
180-4T5600	980	1060	560
180-4T6300	1050	1200	630
180-4T7000	1126	1300	700
180-4T8000	1460	1440	800
180-4T10000	1800	1920	1000

技術仕様

アイテム		仕様
制御特性	出力周波数	0～400Hz
	キャリア周波数	1kHz～15kHz。負荷特性に応じてキャリア周波数を自動調整可能
	出力周波数分解能	0.01Hz
	制御モード	V/F制御
	過負荷容量	定格出力電流の 150% を 1 分間
	V/Fカーブ	4モードリニアタイプ、多点タイプ、完全V/f分離、不完全V/f分離
	加減速カーブ	直線またはS字加減速モード、4つの加速および減速時間。加減速時間の範囲は0.1～6500.05です。
	ジョグ制御	ジョグ周波数範囲：0.00Hz～最大周波数、ジョグ加減速時間は0.1s～6500.0s
	シンプルなPLC多段速運転	内蔵 PLC または制御端子により、最大 16 速度の動作を実現できます。
	内蔵PID	プロセス制御用の閉ループ制御システムを簡単に実現できます。
	自動電圧調整(AVR)	グリッド電圧が変化した場合、自動的に一定の出力電圧を維持できます。
動作特性	操作コマンドチャネル	3チャンネル：操作パネルから与えるもの、制御端子から与えるもの、シリアル通信ポートから与えるもの、様々な方法で切り替え可能
	周波数源	10種類の周波数源：パネルノブで与えられる、操作パネルで与えられる、アナログ電圧で与えられる、アナログ電流で与えられる、RS485通信で与えられる、さまざまな方法で切り替えることができます
	補助周波数源	10 個の補助周波数ソース。補助周波数の微調整と周波数合成を柔軟に実現できます。
	入力端子	デジタル入力端子は8系統あり、うち1系統は高速パルス入力として使用可能です。 2つのアナログ入力チャンネル、Al3:入力範囲0~+10V、Al2:入力範囲0~+10V/0-20mA
	出力端子	最大周波数50kHzの高速パルス出力1つデジタル出力端子1つリレー出力端子1つアナログ出力端子2つ 0V〜10V/0〜20mAで出力周波数/電流/電圧/周波数指令/速度/力率信号出力可能
	保護機能	電源投入時のモーター短絡検出、入出力欠相保護、過電流保護、過電圧保護、低電圧保護、過熱保護、過負荷保護など
環境	申請場所	屋内、直射日光の当たらない場所、塵埃、腐食性ガス、可燃性ガス、オイミスト、水蒸気、水滴、塩分などのない場所
	高度	1000m未満
	周囲湿度	-10℃～+40℃(周囲温度が40℃～50℃の場合はディレーティングが必要です)
	湿度	95%RH以下、水滴結露なきこと
	振動	5.9m/s²(0.6g)以下
	保管温度	-20℃～+60℃
