汎用インバータエコノミータイプ

Deyan Electric は、研究開発、生産、サービスを統合した産業用電気の専門企業であり、価格面での優位性があり、ヨーロッパとアメリカの市場をカバーしています。 LNC500m汎用インバータエコノミータイプは、コンパクトで安定した品質を実現しています。まとめ買いに適しており、万全の保護機能で様々な現場にフィットします。

お問い合わせを送信

製品説明

LNC500M シリーズ汎用インバータエコノミータイプは、より多くの市場の需要を満たすために、新しいソフトウェアおよびハードウェアプラットフォームに基づいて開発されたミニタイプのインバータです。優れた性能、充実した保護機能、コンパクトなサイズ、美しさ、耐久性、安定性と信頼性を備えています。さまざまな加工現場に柔軟に対応できます。 V/F制御を採用し、標準Modbus通信プロトコルをサポートしています（注：通信インターフェースは独立した通信カード上にあります。ご注文時に「通信カード」と記入して通信カードを取り付けます）。電力範囲：0.75kW〜2.2kW-220V、0.75kW〜5.5kW-380V。

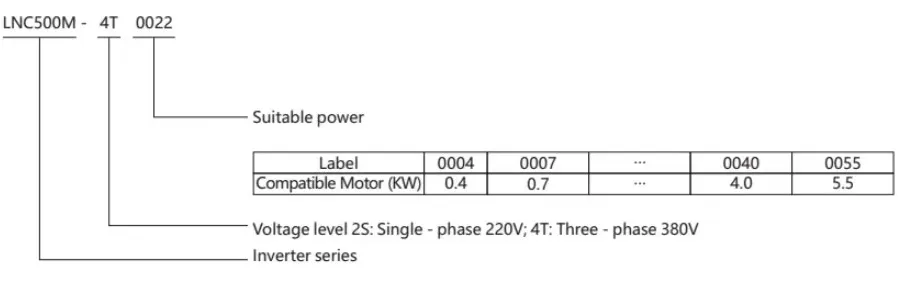

モデルの意味

LNC500m General-Purpose Inverter (Economical Type)

マシンタイプのリスト

インバータ	汎用負荷
インバータ	定格容量(kVA)	定格出力電流(A)	適用モータ出力(kW)
2S0004G	1.1	3	0.4
2S0007G	1.9	5	0.75
2S0015G	2.9	7	1.5
2S0022G	3.8	10	2.2
4T0007G	1.6	2.5	0.75
4T0015G	2.4	4.5	1.5
4T0022G	3.6	5.5	2.2
4T0040G	6.3	9	4.0
4T0055G	8.6	12	5.5

技術仕様

アイテム			仕様
入力	電圧周波数		三相380V50/60Hz	単相220V50/60Hz
	電圧変動		三相300V～460V	単相170V～270V
出力	電圧範囲		4T#シリーズ:0～380V	2S#シリーズ:0～220V
	周波数範囲		0～800Hz
	過負荷容量		110% 長期; 150% 1 分間; 180% 2 秒
制御特性	制御モード		V/F制御
	始動トルク		180% で速度 0
	速度規制範囲		1:100
	速度安定精度		±0.5%
	応答時間		≤20ms
	V/Fカーブ		マルチセグメント V/F カーブの任意設定 2 つの固定カーブ: 定トルクと 2 乗トルク低減 1
	トルクブースト		手動設定：定格出力の0.0～30.0%
	電流抑制		電流cosedループ制御は電流を妥当な範囲内で正確に制限し、電流サージや故障トリップを回避します。
	電圧抑制		系統電圧が頻繁に変動したり、加減速が頻繁な場合には、独自の電圧予測制御により電圧を適正範囲内に制限します。
	周波数分解能	アナログ量	最大出力周波数の0.1%
		デジタル数量	0.01Hz
	周波数精度	アナログ量	最大出力周波数の0.1%
		デジタル量	設定出力周波数の0.01%
代表的な機能	多段速度運転		8段階プログラマブルマルチスピードコントロール、6つの動作モードを選択可能
	発振周波数動作		発振周波数動作: プリセット周波数と中心周波数の調整可能、ステータスの記憶とシャットダウンおよび停電後の復元
	PID制御		内蔵 PID コントローラー (プリセット周波数が利用可能)
	RS485通信		標準RS485通信機能、MODBUS通信プロトコルをサポート
	自動省エネ		出力電流に応じて出力電圧とスリップ補償をリアルタイムに調整し、モーターが常に最高の効率で動作できるようにします。
	自動電圧調整		最も安定した作動効果が得られるよう、必要に応じて選択できます。
	速度検出と再始動		モーターのスムーズな再始動と即停止再始動
	カウンタ		システム統合を容易にする 1 つの内部カウンター
	キャリア周波数		三相ベクトル合成：0.8～15.0KHz
	周波数設定	アナログ入力	電圧入力：0～10V（入力インピーダンス10K）（上下限設定可能）
		デジタル入力	操作パネル、RS485インターフェース、UP/DW端子による設定のほか、アナログ入力との多彩な組み合わせで設定可能
	出力信号	アナログ出力	片道0～10V電圧
		デジタル出力	1方向DO出力、1方向故障リレー出力(TA、TB、TC)
	制動	回生ブレーキ	75%以上
		直流制動	起動時、停止時それぞれ選択可能、動作周波数0～50.00Hz、動作時間0～20.0sまたは連続動作
保護機能	電源保護		不足電圧保護、三相電力不平衡保護
	動作保護		過電流保護、過電圧保護、インバータ過熱保護、インバータ過負荷保護、モータ過負荷保護、出力欠相保護、モジュール駆動保護、入力欠相保護、スイッチング電源過負荷保護
	設備異常		電流検出異常、EEPROMメモリ異常、制御部異常、モータ過熱、MC締結異常、温度異常
	モーター接続		モーターが接続されていません、モーターの三相パラメータがアンバランスです、パラメータ識別エラーです
環境	周囲温度		-10℃～+50℃(凍結のないこと)
	周囲湿度		90%未満(非フロスティング)
	周辺環境		屋内（直射日光のないこと、腐食性ガス、引火性ガスのないこと、オイルミスト、塵埃等のないこと）
	高度		1000m以下
	保護レベル		IP20
	冷却方法		強制空冷
	振動レベル		<20m/s²
