リング本体はどれを選べばいいの？

リング メイン ユニット (RMU) は \(10\mathrm{kV}\) リング分散ネットワークの中核となるスイッチギアですが、適切なものを選択するのは決して簡単ではありません。答えは、製品自体ではなく、動作環境、電源方式、機能上のニーズに依存します。この記事では、プロジェクトに適切な RMU を適合させることができるように、絶縁形式、アプリケーション シナリオ、および電気パラメータに基づいて選択を決定する手順を説明します。

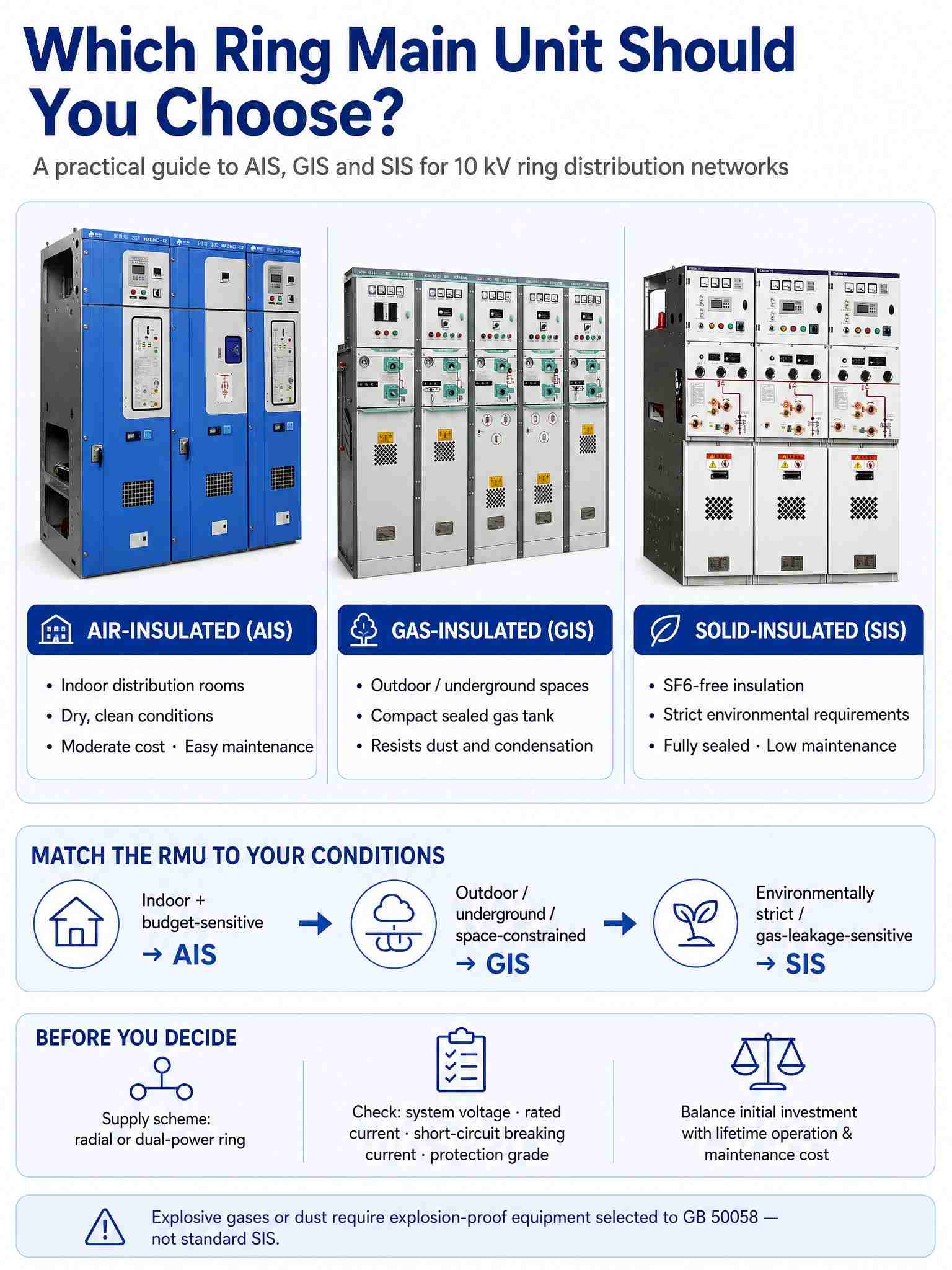

断熱フォームから始めます。これにより、設置面積、環境への適応性、メンテナンスの負担が決まります。

• 空気断熱 RMU (AIS) は、乾燥した、清潔で、よく維持された状態の屋内配電室に適しています。適度なコスト、直感的な構造、簡単なメンテナンスを提供しますが、キャビネットは大きく、湿気やほこりの影響を受けやすいです。
• ガス絶縁 RMU (GIS) は、屋外交換局、地下パイプ ギャラリー、狭い配電スペース、太陽光発電プロジェクトに適しています。密閉されたガス タンクは、コンパクトなサイズ、小さな設置面積、ほこりや結露に対する強い耐性を実現しますが、コストは高くなります。
• 固体絶縁 RMU (SIS) は、SF6 を含まず、ガス漏れや温室効果のリスクがないという厳しい環境要件を持つプロジェクトだけでなく、火災安全やガス漏れに敏感なシナリオにも適しています。一次導体はガスを充填せずにエポキシ樹脂で一体的にカプセル化されており、完全に密閉されたメンテナンスの少ない設計を実現しますが、より高い処理要件が必要になります。

注: 爆発性ガスまたは粉塵のある現場では、標準の固体絶縁 RMU ではなく、GB 50058 (爆発性雰囲気における電気設備の設計規定) に従って選択された防爆電気機器を使用する必要があります。

あとはシナリオに合わせます。

簡単に言えば、屋内および予算重視のプロジェクト \(\rightarrow\) AIS。屋外、地下、またはスペースに制約のあるサイト \(\rightarrow\) GIS。環境的に厳しいプロジェクト、またはガス漏れに敏感なプロジェクト \(\rightarrow\) SIS (本当に爆発性の雰囲気の場合は、GB 50058 に基づく防爆装置が必要です)。新しいエネルギーボックス型変電所やスマート配電ネットワークでは、一次二次統合を備えたガス絶縁ユニットがますます主流の選択肢となり、遠隔監視、自動故障警報、無人運転が可能になります。

電源方式と電気的パラメータを確認してください。

絶縁形式だけでなく、ネットワークに単純なラジアル電源またはデュアルパワーリング電源が必要かどうかを確認し、システム電圧、定格電流、短絡遮断電流、保護グレードなどのコアパラメータを確認します。これらはネットワーク構成と負荷スケールに一致する必要があります。そうしないと、適切な絶縁タイプであっても安全な動作を保証できません。

最初のコストと生涯コストのバランスをとります。

合理的な選択では、初期投資と長期的な運用および保守コストを比較検討します。安価なユニットは、頻繁なメンテナンスが必要な場合、または環境に適合しない場合、耐用年数にわたってはるかにコストがかかる可能性があります。 RMU を価格ではなく、条件に合わせてください。
