高性能インバーター

Deyan Electric は、産業用電気機器の豊富な製造経験を持つ専門サプライヤーです。その LNC860S 高性能インバータには、高度なベクトル制御と複数の保護機能が備わっています。高品質、手頃な価格、幅広い用途で、まとめ買いに最適です。多様な機能をサポートしており、安定したパフォーマンスを保証します。

お問い合わせを送信

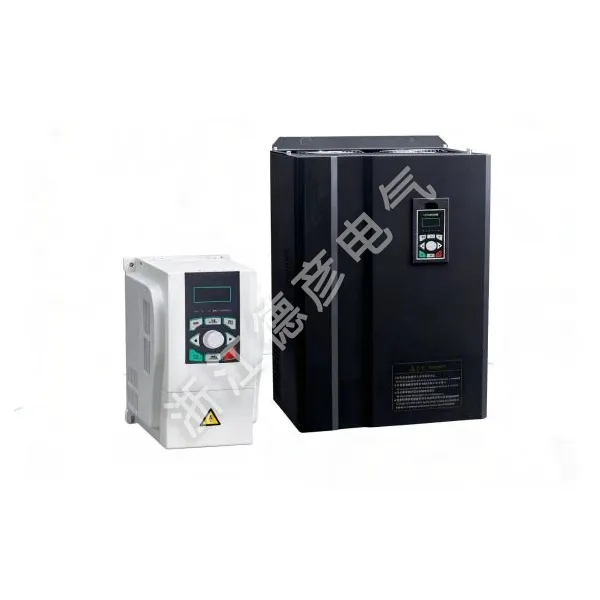

製品説明

LNC860S シリーズ高性能インバータは、強力な電流ベクトル制御性能を備え、より高機能を実現し、複数のフィールドバスをサポートします。より豊富な周波数源の重畳と切り替え方法、高度なPIDアルゴリズム、16ステップ速度と自動プログラム動作、周波数スイング制御と速度追従機能により、製品の信頼性と環境適応性を向上させると同時に、顧客への親切さと業界固有の設計も強化します。機能はより最適化され、アプリケーションはより柔軟になり、パフォーマンスはより安定しました。これらは、CNC マシニングセンター、昇降装置、印刷および包装装置、繊維装置、染色および印刷装置、金属製品、石油化学製品、およびハイエンドアプリケーションシナリオなどの業界で広く使用できます。 485通信機能を標準装備し、22kW以下の機種にはブレーキユニットを標準装備した高性能インバータです。電力範囲: 0.75KW〜5.5KW - 220V、0.75KW〜750KW - 380V。

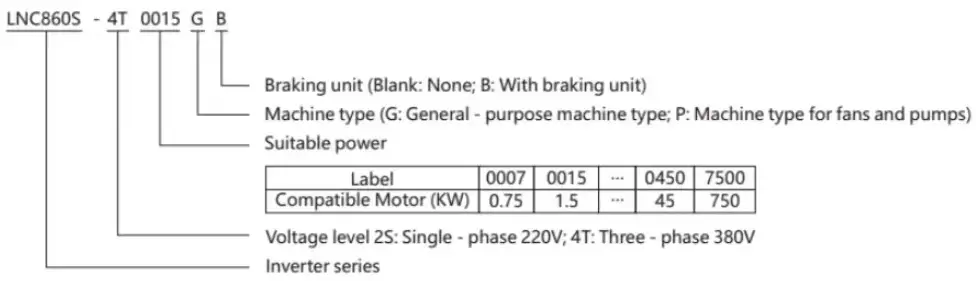

モデルの意味

LNC860S High-Performance Inverter

銘板の注意事項

モデル：	LNC860S-4T0040GB/4T0055PB
力：	4KW 9A/5.5KW 13A
入力：	3PH AC380V 50HZ/60HZ
出力：	3PH AC0V-380V 0HZ-500HZ
S.N:	バーコード

製品の特徴

▲信頼性

複数の保護機能: 過電圧、過電流、過負荷、過熱など。

過電圧および過電流に対するシャットダウン保護レベルは構成可能です。

2 段階の周波数ホッピングにより、機械的共振点を効果的に回避できます。

▲高性能

自動トルクブースト: 0.5Hz で始動トルクが最大 150% になります。

自動スリップ補償: より正確なモーター速度を保証します。

瞬停ライドスルー：瞬停時でも短時間の動作を維持します。

低騒音：よりスムーズなモーター動作を可能にします。

過負荷耐量：150%の定格トルクで60秒間動作可能。

▲多機能

メイン/補助周波数アップ/ダウン制御による周波数調整。

パルス入力による周波数調整。

最大パルス出力は100kHzまで。

ユーザー設定に応じてパラメータ（電圧、電流、設定周波数、出力周波数、速度など）を表示できます。

周波数スイング、固定長、カウント機能を搭載。

16速動作をサポートする内蔵PLC。

複数の周波数調整方法をサポート: デジタル設定、アナログ設定、PID 設定、多速度設定、簡易 PLC 設定、パルス設定、RS485 通信設定。

Modbus プロトコルをサポートする内蔵 RS485 通信インターフェイス。

▲入力と出力

入力機能

2線式/3線式制御モード、外部異常入力、アップダウン制御、自動プログラム運転制御、カウント、パルス入力など

出力関数

カウント到達表示、周波数到達表示、オーバートルク表示、過負荷プリアラームなど

▲その他

0.75KW～22KWの機種にはブレーキユニットを内蔵可能です。

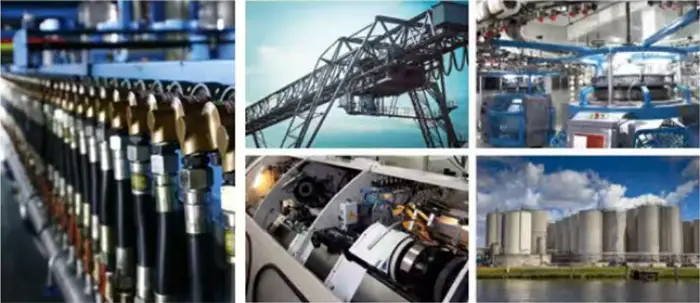

産業用途

CNCマシニングセンターなどの産業、吊り上げ装置、印刷および包装装置、繊維装置、染色および印刷装置、金属製品、石油化学製品、およびハイエンドのアプリケーションシナリオ。

LNC860S High-Performance Inverter

技術仕様

アイテム		仕様
制御特性	出力周波数	0-500Hz
	キャリア周波数	0.8kHz～12KHz。負荷特性に応じてキャリー周波数を自動調整可能
	出力周波数分解能	デジタル設定：0.01Hz アナログ設定：最大周波数×0.025%
	制御モード	開ループベクトル制御(SVC) V/F制御閉ループベクトル制御(FVC)
	トルク特性	トルク補償とスリップ補償により、始動トルクは0.25Hzで150%に達します(SVC)
	トルク制御精度	SVC.5Hz±5%以上 FVC:±3%
	過電圧および過電流ストール防止保護	頻繁な過電圧や過電流のトリップを防ぐために、使用中に電圧と電流を自動的に制限します。
	速度規制範囲	1:200(SVC)1:1000(FVC)
	速度安定精度	±0.5%(SVC)±0.02%(FVC)
	過負荷容量	定格出力電流の 150% を 1 分間
	V/Fカーブ	4 つのモード: リニア、マルチポイント、完全な V/f 分離、不完全な V/f 分離
	加減速曲線	直線またはS字カーブ加速および減速モード。 4 つの加速時間と減速時間、加速時間と減速時間の範囲 0.1 ～ 6500.0s
	直流制動	直流制動周波数：0.00Hz～最高周波数、制動時間：0.0s～36.0s、制動動作電流値：0.0%～100.0%
	ジョグ制御	ジョグ周波数範囲：0.00Hz～最高周波数、ジョグ加減速時間0.1s～6500.05
	シンプルなPLC、多段速度操作	内蔵PLCまたは制御端子により最大16段階の速度運転が可能
	PID内蔵	プロセス制御閉ループ制御システムを簡単に実現できます。
	自動電圧調整(AVR)	グリッド電圧が変化した場合、自動的に一定の出力電圧を維持できます。
	高速電流制限機能	過電流障害を最大限に最小限に抑え、周波数変換器の通常の動作を保護します。
動作特性	操作コマンドチャネル	操作パネルから与えられるチャンネル、制御端子から与えられるチャンネル、シリアル通信ポートから与えられるチャンネルの3つ。さまざまな方法で切り替えることができます。
	周波数源	10種類の周波数源：パネルノブで与えられる、操作パネルで与えられる、アナログ電圧で与えられる、RS485通信で与えられるアナログ電流で与えられる、マルチスピード、PID、さまざまな方法で切り替えることができる簡易PLC
	補助周波数源	10 個の補助周波数ソース。補助周波数の微調整と周波数合成を柔軟に実現できます。
	入力端子	5つのデジタル入力端子のうち1つは高速パルス入力として使用できます。 2 つのアナログ入力チャンネル、Al1: 入力範囲 0 ～ +10V、Al2: 入力範囲 0 ～ +10V/0 ～ 20mA
	出力端子	高速パルス出力端子 1 つ、0kHz ～ 50kHz の方形波信号を出力可能、設定周波数や出力周波数などの物理量の出力が可能オープンドレインタイプも選択可能デジタル出力端子 1 つ、リレー出力端子 1 つアナログ出力端子 2 つ：0V ～ 10V/0-20mA、出力周波数電流/電圧/周波数指令/回転数/力率信号の出力を表示可能
ディスプレイとキーボードの操作	LEDディスプレイ	8個のファンクションキー、5桁7セグメントLED、5個のステータスLEDインジケーターを装備正転、逆転、リセット、ストップ、ジョグ、パラメータの設定、表示が可能
保護特性	保護機能	電源投入時のモーター短絡検出入出力欠相保護、過電流保護、過電圧保護、低電圧保護、過熱保護、過負荷保護、短絡保護など
その他の特徴	オプションカード	IO拡張カード、通信カード(絶縁型)、PGカード
その他の特徴	マルチエンコーダのサポート	差動、オープンドレイン、UVW、レゾルバをサポート
環境	申請場所	屋内、直射日光の当たらない場所、塵埃、腐食性ガス、可燃性ガス、オイルミスト、水蒸気、滴下水、塩分等のない場所
	高度	1000m未満
	周囲湿度	-10℃～+40℃（周囲温度が40℃～50℃の場合はディレーティング動作が必要）
	湿度	95%RH以下、水滴結露なきこと
	振動	5.9m/s²(0.6g)以下
	保管温度	-20℃～+60℃
