安全で信頼性の高い配電を実現するために適切な高圧開閉装置を選択するにはどうすればよいですか?

高圧開閉装置は、産業プラント、商業施設、公益事業、再生可能エネルギープロジェクト、インフラ開発にわたる配電システムにおいて重要な役割を果たしています。適切なソリューションを選択することは、運用の安全性、システムの信頼性、メンテナンス効率、長期的な投資価値に直接影響します。この記事では、中電圧開閉装置の仕組み、主要な選択基準、顧客の一般的な課題、技術的考慮事項、および継続的で安全な配電をサポートする信頼性の高いシステムを選択するためのベスト プラクティスについて説明します。

目次

• 高圧開閉装置とは何ですか?
• 高圧開閉装置はなぜ重要ですか?
• 高圧開閉装置の主要コンポーネント
• 高圧開閉装置の一般的なタイプ
• 適切な高圧開閉装置を選択する方法
• 一般的な顧客の問題点と解決策
• 開閉装置タイプ比較表
• メンテナンスと安全に関する推奨事項
• さまざまな業界にわたるアプリケーション
• よくある質問
• 結論

高圧開閉装置とは何ですか?

中電圧開閉装置は、通常 1kV ～ 52kV の間の中電圧範囲内で動作する電気機器を制御、保護、絶縁するように設計された電気切断スイッチ、回路ブレーカー、保護リレー、バスバー、制御システム、および監視デバイスの組み合わせです。

その主な機能は、電気ネットワークを過負荷、短絡、機器の故障、その他の異常な動作状態から保護しながら、安全な送電と配電を確保することです。

最新の中圧開閉装置は大幅に進化しており、インテリジェント監視システム、デジタル保護技術、耐アーク構造、安全性と動作性能の両方を向上させるコンパクトな設計が組み込まれています。

高圧開閉装置はなぜ重要ですか?

配電システムは、電気的故障、電圧変動、機器の劣化、環境の影響など、さまざまなリスクにさらされています。中圧開閉装置は、これらの課題に対する防御の第一線として機能します。

主な利点は次のとおりです。

• 従業員の安全性の強化
• 信頼性の高い障害分離
• 装備ダメージの軽減
• 電力システムの安定性の向上
• メンテナンスコストの削減
• 最小限のダウンタイム
• 機器の寿命の延長
• 国際規格への準拠

開閉装置が適切に設計されていないと、単一の電気的故障により、多大な生産損失、多額の修理費用が発生し、重大な安全上の問題が発生する可能性があります。

高圧開閉装置の主要コンポーネント

主要コンポーネントを理解することは、購入者がシステムの品質とパフォーマンスを評価するのに役立ちます。

各コンポーネントの信頼性は、開閉装置全体のパフォーマンスとシステムの可用性に直接影響します。

高圧開閉装置の一般的なタイプ

アプリケーションが異なれば、必要な開閉装置テクノロジーも異なります。

空気絶縁開閉装置 (AIS)

AIS は周囲の空気を主要な断熱媒体として使用します。設計が簡単で、メンテナンスが容易で、初期投資が少ないため、広く使用されています。

ガス絶縁開閉装置 (GIS)

GIS は密閉されたコンパートメント内で断熱ガスを使用するため、環境汚染物質に対する優れた保護を提供しながら、コンパクトな設置面積を実現します。

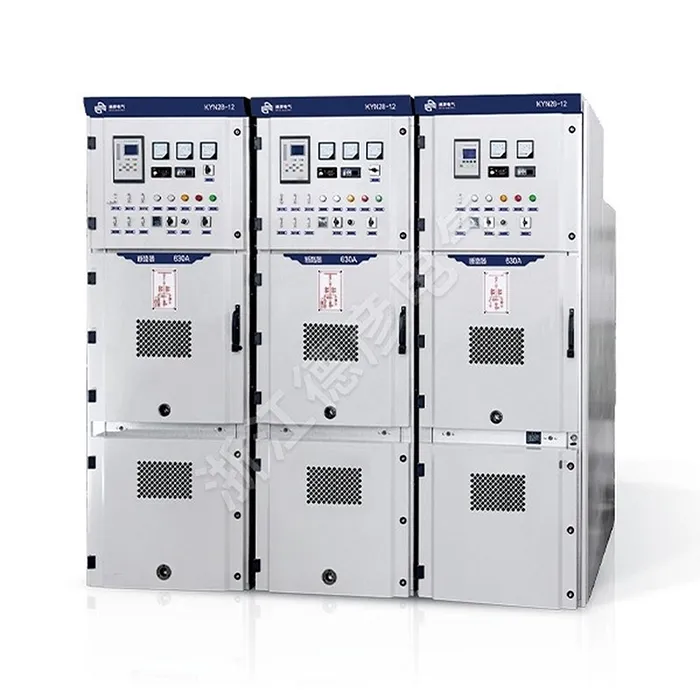

金属被覆開閉装置

金属被覆設計により、区画化された構造により安全性が向上します。重要なコンポーネントは、個別の接地された金属エンクロージャに隔離されています。

耐アーク開閉装置

これらのシステムは、圧力と高温ガスを人員から遠ざけることで、内部アーク障害時にオペレーターを保護するように設計されています。

固体絶縁開閉装置

固体断熱技術は、メンテナンスの必要性を軽減しながら環境に優しい性能を提供します。

適切な高圧開閉装置を選択する方法

正しい開閉装置の選択には、単に電圧定格を一致させるだけでは不十分です。いくつかの技術的および運用上の要因を慎重に評価する必要があります。

1. システムの電圧要件を決定する

開閉装置は、電気ネットワークの公称システム電圧および絶縁要件に適合する必要があります。

2. 短絡耐量の評価

故障電流レベルは設置ごとに大きく異なります。選択した開閉装置は、考えられる最大の故障電流に安全に耐え、遮断する必要があります。

3. 環境条件を考慮する

• 高湿度
• 粉塵暴露
• 塩害
• 極端な温度
• 産業汚染物質
• 高所設置

環境要因は絶縁性能と機器の寿命に大きな影響を与えます。

4. 安全要件を確認する

人員への曝露が多い施設では、耐アーク設計、高度なインターロック システム、および遠隔操作機能が必要となる場合があります。

5. 利用可能な設置スペースの評価

変電所のスペースが限られている場合は、コンパクトな GIS ソリューションが好まれることがよくありますが、AIS は大規模な施設に適している場合があります。

6. 今後の拡張計画

スケーラブルな設計により、大きな変更を加えることなく追加のフィーダや機器を統合できます。

7. メンテナンス要件の評価

アクセス可能なコンパートメントとインテリジェントな診断機能を備えた機器を選択すると、機器のライフサイクル全体にわたるメンテナンス コストを大幅に削減できます。

一般的な顧客の問題点と解決策

多くの購入者は、開閉装置の調達中に同様の課題に直面します。これらの懸念事項を理解することは、コストのかかる間違いを避けるのに役立ちます。

開閉装置タイプ比較表

メンテナンスと安全に関する推奨事項

最高品質の中電圧開閉装置であっても、その耐用年数を通じて最適なパフォーマンスを達成するには、適切なメンテナンスが必要です。

推奨される実践方法:

• 定期的な目視検査を実行する
• 絶縁状態を定期的に監視する
• 保護リレーを定期的にテストする
• ブレーカーの作動機構を検査する
• バスバー接続を確認する
• 熱画像検査の活用
• 予知保全プログラムを導入する
• 正確なメンテナンス記録を維持する

予防メンテナンスにより、予期せぬ停止や機器の故障のリスクが大幅に軽減されます。

さまざまな業界にわたるアプリケーション

中圧開閉装置は、多数のセクターにわたる重要な運用をサポートします。

• 発電所
• 公共変電所
• 石油・ガス施設
• 採掘作業
• 製造工場
• データセンター
• 商業ビル
• 再生可能エネルギープロジェクト
• 交通インフラ
• 水処理施設

各業界には独自の動作要件があり、カスタマイズされた開閉装置ソリューションの重要性がますます高まっています。

よくある質問

Q1: どの電圧範囲が中電圧とみなされますか?

中電圧は通常、1kV ～ 52kV で動作する電気システムを指しますが、正確な分類は地域や規格によって異なる場合があります。

Q2: 高圧開閉器の寿命はどれくらいですか?

適切なメンテナンスを行えば、最新の開閉装置は多くの場合、20 年から 40 年以上にわたって安定して動作します。

Q3: GIS は AIS よりも優れていますか?

どちらが一般的に優れているというわけではありません。 GIS はコンパクトな設計と優れた環境保護を提供し、AIS はアクセスが容易で初期コストが低くなります。

Q4: 耐アーク開閉装置はなぜ重要ですか?

耐アーク開閉装置は、内部アーク故障時に放出されるエネルギーを封じ込めて方向を変えることにより、人員の保護に役立ちます。

Q5: 中圧開閉装置はスマート グリッド アプリケーションをサポートできますか?

はい。最新のシステムには、多くの場合、デジタル リレー、通信プロトコル、リモート監視、スマート グリッド統合をサポートするインテリジェントな制御機能が含まれています。

結論

適切な中圧開閉装置の選択は、電気の安全性、運用の継続性、メンテナンスの効率、および長期的なプロジェクトの成功に直接影響する戦略的な決定です。電圧要件、障害レベル、環境条件、安全性の期待、将来の拡張ニーズ、ライフサイクルコストを評価することで、組織は情報に基づいた意思決定を行い、何十年にもわたって信頼性の高い配電を実現できます。
