KYN28-12 開閉装置が電力を受信、分配、制御、保護、監視する方法

KYN28‑12 金属被覆引出し式 AC 金属密閉開閉装置 (中電圧キャビネット) は、12 kV 屋内配電用の中核となる完全なセット機器です。 IEC 62271‑200 および GB/T 3906 に準拠して製造されており、変電所、鉱業プロジェクト、太陽光発電所、都市送電網改修、海外のインフラストラクチャなどに広く適用されています。では、KYN28-12 開閉装置はどのように電力を受け入れ、配電し、回路制御、保護、監視を実現するのでしょうか?

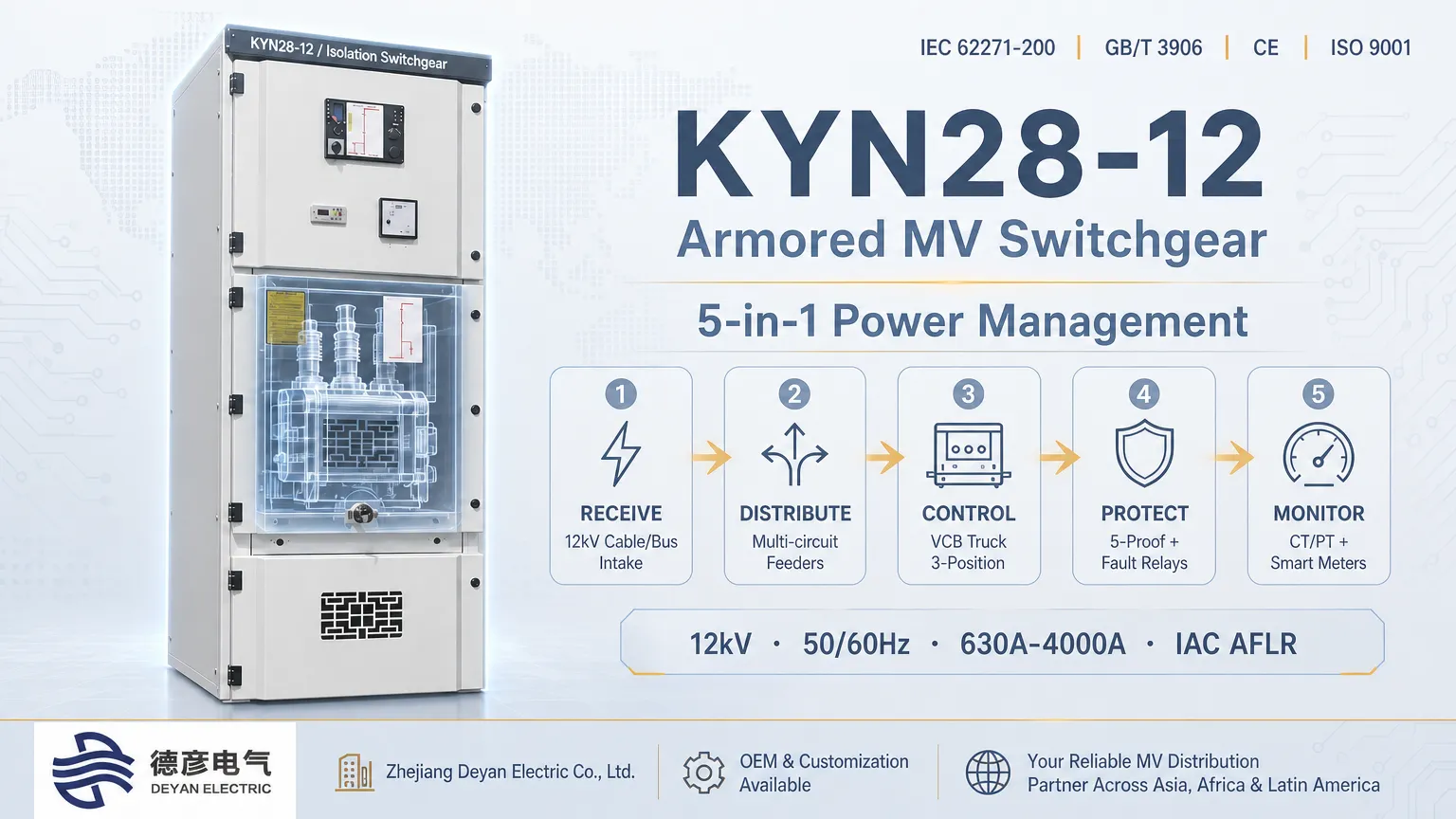

この開閉装置は、受電ユニットを介して高電圧電力を受け取り、母線システムを介してエネルギーを分配し、真空遮断器トラックによって回路を制御し、マイクロプロセッサベースのリレーを使用して障害保護を実装し、CT、PT、および二次計器を使用して動作監視を実行します。これら 5 つの主要な機能を統合し、10 ～ 12 kV 配電システムの重要なハブとして機能します。浙江徳延電気有限公司浙江省温州市楽清市にあります。同社は、高電圧および低電圧の配電機器一式の研究開発、生産、輸出を専門としています。アジア、アフリカ、ラテンアメリカ、中東、その他の地域の複数の海外諸国のプロジェクト条件に適した製品を備えた、標準化およびカスタマイズされたKYN28-12開閉装置の包括的なソリューションを提供できます。

1. 受電：高電圧供給用インレット

受電は主に受電キャビネットによって行われます。上流の変電所または変圧器からの 12 kV 高電圧電力は、ケーブルまたはバス ダクトを介して受電キャビネットのケーブル コンパートメントに供給され、バスバー コンパートメント内の主母線に接続されます。

金属で仕切られた区画構造を採用し、バスバー室、ブレーカー室、ケーブル室、二次計器室が金属バリアで分離されています。これにより、アーク障害のリスクが軽減され、安全で安定した高電圧電力の摂取が保証されます。 Zhejiang Deyan Electric 製の KYN28‑12 開閉装置は、50 Hz/60 Hz の電力網と互換性があり、さまざまな定格電流仕様をサポートしています。東南アジア、アフリカ、中南米など海外の送電網運用状況に合わせて、高地、高温、粉塵環境に合わせたカスタマイズも可能です。

2. 配電: 複数の負荷回路への電力供給

電力がメインバスバーに到達した後、送電キャビネット、バスカプラーキャビネット、および PT 計量キャビネットを介して配電が実現されます。主母線は、配電変圧器、高電圧モーター、太陽光発電網に接続されたデバイス、鉱山機器などの下流負荷用の個々の出力回路に電気エネルギーを転送します。

単一バスバー構成と分割された単一バスバー構成がサポートされています。送電キャビネットを追加して工業団地、鉱山、新エネルギー発電所の容量を拡張することができ、合理的な電力割り当てと電源の信頼性の向上が可能になります。 Zhejiang Deyan Electric は、海外プロジェクトの現場での試運転のプレッシャーを軽減するために、顧客の単線図に従って、完全なセットのキャビネット ソリューションの設計、組み立て、および全範囲の工場テストを完了できます。

3. 回路制御: サーキットブレーカートラックによる回路切り替え

真空回路ブレーカー台車は、KYN28-12 の中心となる制御コンポーネントです。次の 3 つの位置があります。

• サービス職: 通常の電源供給の場合は一次回路が閉じられます。
• テスト位置: 一次回路は絶縁されていますが、二次制御回路は高電圧なしでデバッグのために通電されたままです。
• 削除された位置: トラックは完全に引き出され、完全なガルバニック絶縁を実現し、メンテナンスと交換を容易にします。

回路切り替えと負荷転送には、ローカル手動操作とリモート電気開閉/トリップの両方が使用できます。完全な機械式「5 つの防止」インターロック システムにより、積載状態でのトラックの挿入/引出しやライブ コンパートメントのドアの開閉などの誤操作を防止し、オペレータのミスによって引き起こされる安全上の危険を排除します。 Deyan Electric は、工場出荷前に機械的インターロックの全項目検証を実施し、現場での安全で信頼性の高い動作を保証します。

4. 回路保護: 障害回路を分離するためのマルチレベルの障害軽減

機械的インターロックとインテリジェントな制御システムは、真空サーキットブレーカーと連携して、短絡、過負荷、地絡、異常電圧などの一般的な配電障害を処理します。

• 瞬時短絡保護: 短絡が発生するとミリ秒以内にトリップして、障害のある回路を分離し、障害の伝播を抑制します。
• 過負荷保護: ケーブルや機器への過熱による損傷を避けるために、持続的な過負荷の下でトリップを遅らせます。
• 地絡保護: 単相地絡を検出し、トリップまたは漏電リスクに対する警報をトリガーします。
• 過電圧/不足電圧保護：PT経由で母線電圧を監視し、電圧が閾値を超えた場合に電力を遮断するため、電圧変動の激しい海外送電網に適しています。

区画化された金属被覆設計により、内部アークが 1 つの区画内に閉じ込められ、単一点故障がバスバー全体に広がるのを防ぎ、健全な回路への電源供給が維持されます。国内および海外の主流の保護リレーは、さまざまな国の技術仕様を満たすように構成できます。

5. 回路監視: インテリジェントな運用と保守のためのリアルタイム データ収集

回路監視は、変流器 (CT)、変圧器 (PT)、スマート メーター、活線表示器、および保護ユニットによって連携して実装されます。 CT は回路電流を収集し、PT はバスバー電圧を取得します。運用データは二次機器および保護装置に送信されます。オペレータは、電圧、電流、電力、サーキットブレーカーのステータスなどのリアルタイムパラメータを読み取ることができます。システムは障害イベントを記録し、アラーム信号を出力します。ライブラインインジケータは、高電圧コンパートメントが通電していることを視覚的に明確に警告します。特定の構成では、リモート データ アクセスとステータス監視のための SCADA 接続をサポートし、海外プロジェクトのオンサイト O&M 作業負荷を軽減します。 Deyan Electric は、海外の EPC エンジニアの建設調整を容易にするための完全な二次回路図と配線図をサポート文書として提供できます。

6. 貿易プロジェクトの利点

• 環境適応性: 標準使用温度範囲: -15 ℃ ~ +40 ℃;高地、高温、湿気、粉塵の多い環境向けに定格を下げたカスタム設計。
• コンプライアンスと認証：IEC 62271国際規格に準拠して製造されています。プロジェクトの承認と通関には、CE、ISO 9001、およびその他の証明書が利用可能です。
• モジュール構造: CNC加工された亜鉛メッキアルミニウム鋼板から組み立てられたキャビネット。簡単な取り付け。モジュール式トラックはスペアパーツの交換を容易にし、メンテナンスコストを削減します。
• ワンストップサービス: 範囲は、ソリューションの設計、製造、工場テスト、耐航性のある梱包、技術文書の配送をカバーします。 OEM/ODMカスタマイズがサポートされています。保護クラス、回路構成、50 Hz / 60 Hz 周波数は必要に応じてカスタマイズできます。

まとめ

KYN28‑12 開閉装置は、受電ユニットを介して電気エネルギーを受け取り、バスバー システムを介して電力を分配します。バキュームサーキットブレーカートラックはサーキット制御を実行します。マイクロプロセッサベースの保護リレーは障害保護を実現します。 CT、PT、および二次インテリジェント コンポーネントにより、回路監視が可能になります。これら 5 つの機能の調整により、12 kV 配電システムの安全かつ信頼性の高い動作が保証されます。OEM メーカーとして、浙江徳延電気有限公司は、海外の EPC およびエンジニアリング請負業者に KYN28-12 開閉装置の完全なカスタマイズおよび供給サービスを提供し、海外の高圧配電プロジェクトの信頼できるパートナーとして機能します。
