リング本体の機能は何ですか？

現代の都市や産業環境では、電力供給の安全性と安定性が日々の生産活動や生活活動を確保するための基本的な基盤となります。リング ネットワーク分散システムは、そのコア コンポーネントであるリング メイン ユニット (RMU) とともに、効率的な電源インフラストラクチャの重要な要素として浮上しており、さまざまな用途で推奨されるソリューションとなっています。中小容量の配電シナリオ。

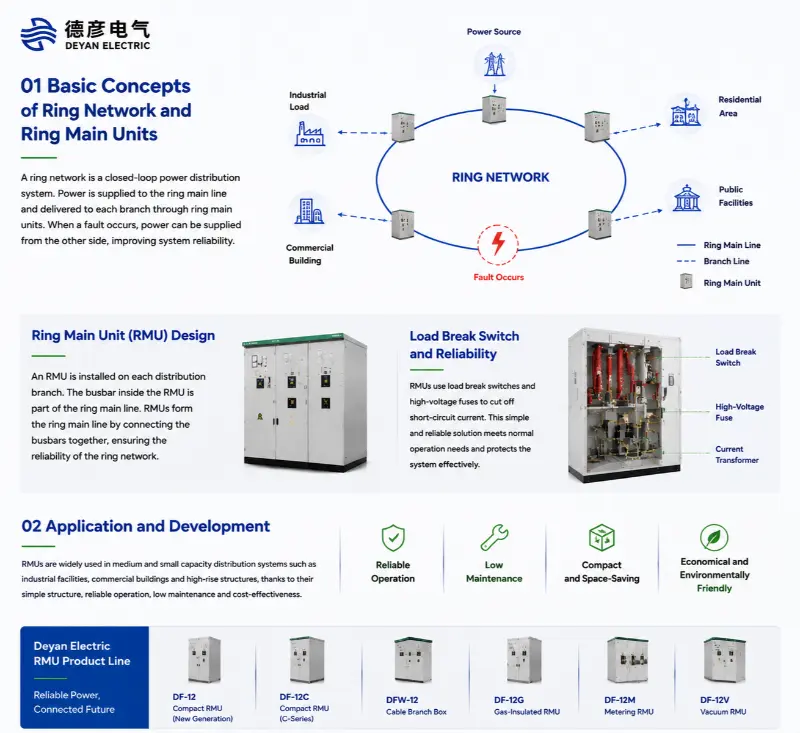

リングネットワークの基本概念

「リング ネットワーク」 (リング型分散ネットワークとも呼ばれます) は、特殊な電気ネットワーク トポロジです。その特徴は、主電源ラインが閉ループを形成していることです。電源はこの環状幹線に供給され、高電圧開閉器を利用して電気エネルギーがさまざまな配電支線に分配されます。その結果、各配電分岐路は右側の幹線だけでなく左側の幹線からも電力を引き出すことができるため、障害発生時の自動切り替えが可能になります。全体的な電源は単一の電源から供給されますが、個々のブランチはデュアル電源に匹敵するレベルの信頼性を享受し、配電システム全体の安定性が大幅に向上します。

リング本体の設計思想

リング ネットワーク内の重要なノードとして、リング メイン ユニット (RMU) は、配電ブランチごとに専用の開閉装置キャビネットが設置され、キャビネット内に収容されたバスバーが同時にメイン リング回路の不可欠な部分として機能するように設計されています。これは、メイン リング回路全体が多数の出力フィーダ キャビネットのバスバーを相互接続することによって構築されていることを意味します。各出力フィーダ キャビネットはリング ネットワーク内で重要な役割を果たし、配電とシステム保護の両方の二重の機能を果たします。

Deyan Electric のリングメインユニット DY-HW シリーズは、この設計思想を完全に体現しています。そのコンパクトなモジュール設計は、さまざまな建物や産業施設の多様な配電要件に適応する柔軟性を提供するだけでなく、負荷スイッチと高電圧ヒューズの組み合わせ構成もサポートし、迅速かつ信頼性の高い障害の分離を可能にします。

ロードスイッチと信頼性

リングメインユニットの定格電流要件は通常比較的低いため、その高電圧スイッチング機構は主にロードスイッチ（シンプルな構造設計を特徴とするデバイス）を利用しており、短絡電流を遮断する高電圧ヒューズと組み合わせられています。この設計は、より複雑な回路ブレーカーの代替として巧妙に機能し、日常的な操作手順の要求を完全に満たしながら、システムを短絡損傷から効果的に保護します。ただし、この特定の構成は、特定の定義された範囲内の容量要件に最適であり、特に中小規模の容量のユーザーに最適です。

リング本体の応用と開発

リングメインユニットの技術は成熟を続け、その実用範囲は着実に拡大しています。現在、「リング メイン ユニット」(RMU) という用語は、厳密にはリング ネットワーク トポロジに限定されません。むしろ、主開閉装置として負荷スイッチを利用する高電圧開閉装置の一般的な呼称に発展しました。これは、新しい産業企業、公共機関、および中小規模の容量の配電システムの構築に広く導入されています。特に、配電変圧器の容量が通常 1250 kVA を超えず、電源の高い信頼性が最優先され、スイッチング動作が頻繁に発生しないシナリオで使用されます。

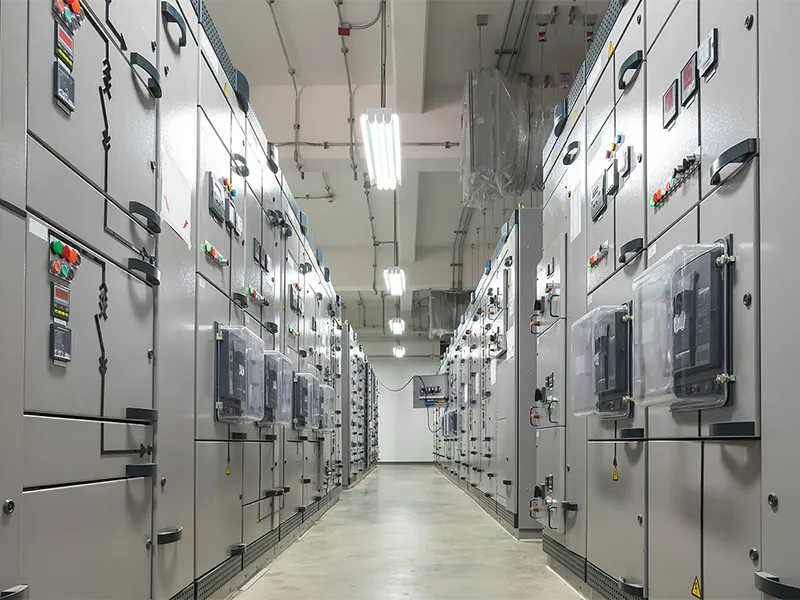

都市建築の成長により、RMU を適用する重要な機会も生まれています。高層ビルや複合施設の急増に伴い、配電変電所はこれらの建物の低層階に設置されることが多くなりました。したがって、機器は火災安全規制、特に「オイルフリー」動作の要件に準拠するだけでなく、スペースの効率的な利用を確保するために「コンパクトさ」を優先する必要があります。 RMU は、そのシンプルな構造、信頼性の高い動作、最小限のメンテナンス要件、低い運用コストのおかげで、従来のサーキットブレーカー開閉装置と比較した場合に明確な利点を示します。

デヤン・エレクトリックの DY-HW シリーズ RMU は、コンパクトな設計だけでなく、真空遮断器、乾式変圧器、乾式計器用変圧器などのコンポーネントとシームレスに統合して、建物向けの包括的な配電ソリューションを形成できることを特徴としています。高度なロード スイッチ テクノロジーの導入により、RMU の技術的進化がさらに推進され、その性能が並外れたレベルに向上しました。この進歩により、工場、オフィスビル、住宅コミュニティなど、さまざまな環境での広範な用途に適した標準化された製品シリーズの開発が行われました。

技術の進化と未来

インテリジェントでデジタル化された配電テクノロジーの進歩により、RMU はより高いパフォーマンスとより優れた運用の柔軟性を目指して進化しています。リモート監視、データ収集、インテリジェントな保護などの機能は徐々に標準構成になりつつあり、ユーザーに電源の信頼性の向上と運用コストとメンテナンスコストの削減を提供します。 DeYan Electric は、DY-HW シリーズ RMU をインテリジェント配電システムのコア コンポーネントとして位置付け、現代の建物や産業企業の堅牢な基盤として機能する安定性、信頼性、拡張性の高い電源を確保することに取り組んでいます。

結論

独自の設計哲学、信頼性の高い動作メカニズム、および高い適応性を備えたリング メイン ユニットは、現代の中小規模の容量の配電システムの信頼できる守護者として登場しました。優れた性能、コンパクトな設置面積、メンテナンスの容易さを備えた製品を選択することで、日常の電力使用量を保護するだけでなく、都市や産業の発展に安定した電気基盤を提供します。 DeYan Electric の DY-HW シリーズ RMU は、成熟したテクノロジー、柔軟な構成、信頼性の高いパフォーマンスを通じて、幅広い建物や企業の特定のニーズに合わせたプロフェッショナルな配電ソリューションを提供します。
