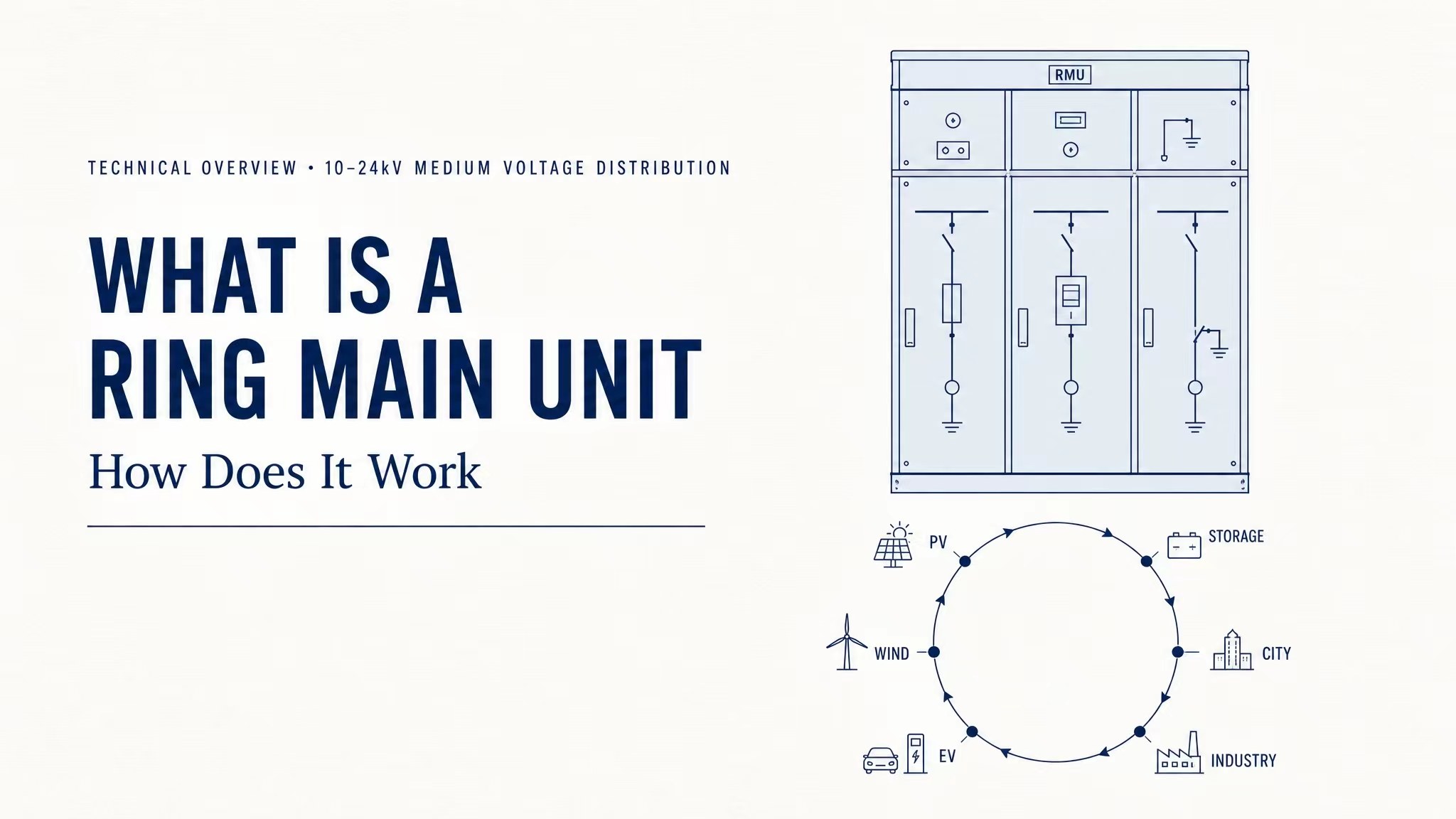

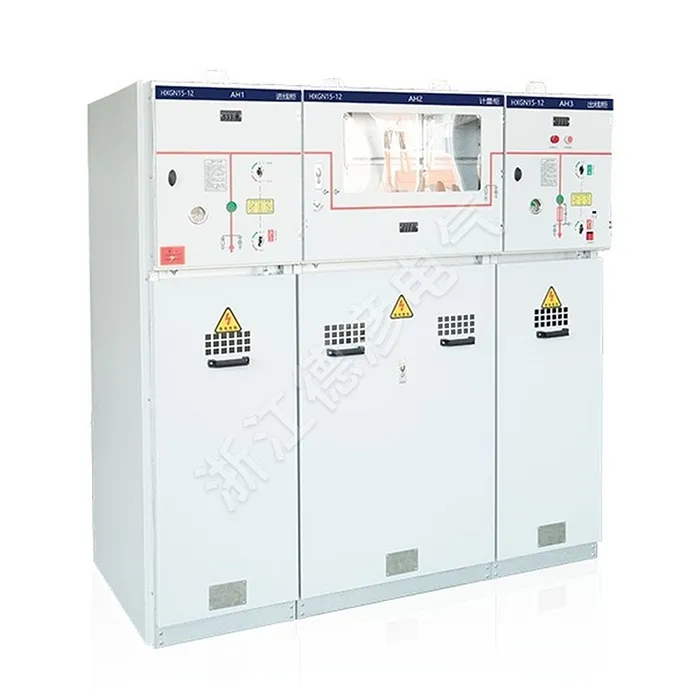

リング本体とは何か、またその仕組み

都市ケーブルパイプライン改修、新エネルギー向け配電支援、住宅地や工業団地への電力供給事業など、リング本体(RMU) は、10 ～ 24kV 中電圧リング配電ネットワークのコア開閉装置として機能します。コンパクトなキャビネット構造、信頼性の高いロード スイッチ アセンブリ、および柔軟なリング電源モードのおかげで、RMU は屋外配電、ボックス変電所の整合、および地下パイプライン配電用の主流の機器となっています。この文書では、機器の基本的な動作原理、5 つの主要な利点、適用可能なサイト、日常の点検とメンテナンス、さらに業界の新しい環境に優しいガス絶縁 RMU の技術動向を網羅する詳細な紹介を提供し、電気分野での一般的な検索キーワードに対応します。

I. 基本的な動作原理

リング電源とは、複数の高電圧ケーブルを端から端まで接続して閉ループ電源を形成することを指します。ロード スイッチ、接地スイッチ、ヒューズなどの内部コンポーネントを備えた RMU は、ループ内のケーブル ラインの接続と切断を制御します。

リング ネットワークの 1 つのセクションで短絡またはケーブルの損傷が発生した場合、RMU は障害のあるセグメントを迅速に切断できます。音響回路は電力を双方向に伝送することができるため、地域全体の停電を回避し、都市配電網の電力供給の安定性を大幅に向上させることができます。これが、通常の高圧配電盤と異なるコア機能です。

II. 5 つの主要な製品機能

1. 設置スペースをとらないコンパクトなキャビネット設計
モジュール一体型構造により、従来の高圧開閉器キャビネットに比べて全体の容積が大幅に小さくなります。道路緑地、ケーブルウェル、狭い地下配電室に直接設置できるため、スペースの少ない都市部の屋外配電ポイントに最適です。

2. 安全性能に優れた複数のオプション絶縁媒体
市場では、SF6ガス絶縁、乾燥空気環境に優しいガス絶縁、固体絶縁、空気絶縁などのさまざまなタイプを提供しています。完全密閉キャビネット構造はIP67保護等級の防水・防塵性を備え、雨、砂、湿気、海岸の塩霧による侵食に耐え、屋外で24時間稼働できます。

3. 迅速な障害分離を備えたリング電源
デュアルパワーリングスイッチングをサポートします。単一の分岐で障害が発生すると、このユニットは他のユーザーへの電力供給を中断することなく、即座に障害をロックして隔離するため、旧市街地の電力網のアップグレードや改修には不可欠です。

4. シンプルな構造で長期メンテナンスフリー
ガス絶縁 RMU は、内部部品が外気による酸化を受けないため、日常の点検作業が軽減されます。機械式ロードスイッチは耐久性が高く、頻繁な開閉操作にも耐えられます。

5. プライマリとセカンダリの統合によるインテリジェントなアップグレードのサポート
新しいインテリジェント RMU には、温度、ガス圧力、ライン障害信号を遠隔監視するためのセンサー端子が装備されています。スマート グリッド バックエンド システムと互換性があり、配電のインテリジェントな変革トレンドに合わせて、無人操作と自動障害警報が可能になります。

Ⅲ．主なアプリケーションシナリオ

●旧市街地の地中電線改修市道沿いの屋外配電リングネットワーク

●住宅街、商業施設向けの高圧配電ユニットそして地下駐車場

●受発信スイッチキャビネットボックス型変電所内

● 10kV 系統連系配電太陽光発電所および分散型エネルギー貯蔵プロジェクト向け

●工業団地、工業地帯、鉱山の電源システムをサポート高速道路インフラと

● 海岸沿いの通り、町、田舎の屋外リング電源ポイント。耐腐食キャビネットは過酷な動作環境に適応します

IV.日常の標準メンテナンス方法

1. キャビネットの外装を定期的に点検してくださいキャビネットのドアのへこみ、腐食、または経年劣化/損傷したシールストリップ。剥がれた塗装を補修し、錆びや水の浸入を防ぎます。

2. ガス室の圧力を定期的に確認してください。ガス絶縁モデルの導入を促進し、低圧漏洩警報に迅速に対応します。

3. スムーズなスイッチング性能を繰り返しテスト負荷スイッチや接地スイッチの汚れを取り除き、キャビネット内に蓄積した塵や破片を取り除きます。

4. ケーブル接続部の温度を確認する配線端子の緩みや過熱などの隠れた危険を排除します。

5. 定期的な絶縁耐圧試験の実施インテリジェント監視端末と障害インジケータの正常な動作を検証します。

V. 産業発展動向

デュアル カーボン政策により、環境に優しいドライエア断熱 RMU が広く普及しています。従来の温室効果ガスである六フッ化硫黄を断熱媒体として清浄な空気に置き換え、優れた環境性能を実現します。一方、一次と二次の統合、小型化、インテリジェンスは業界の主流の方向性となっており、RMU は都市のスマート配信ネットワークの構築に信頼できるサポートを提供し続けています。
